Anwenden von Belastungen

Belastungen sind Bestandteil der Begrenzungsbedingungen, die Sie für die Simulation definieren. Es stehen verschiedene Belastungstypen zur Verfügung:

Zugriff	Belastungstyp	Eingabewerte	Verwendung
	Kraft	Flächen, Kanten und Scheitelpunkte Bei Auswahl mehrerer Eingaben müssen alle Eingaben denselben Objekttyp aufweisen.	Weisen Sie den ausgewählten Flächen, Kanten oder Scheitelpunkten eine Kraft der angegebenen Größe zu. Vorgabegemäß wird die Kraft wie folgt zugewiesen: Lotrecht zur ausgewählten Fläche Parallel zur ausgewählten Kante Unter Verwendung der Vektorkomponenten im erweiterten Bereich des Dialogfelds
	Druck	Fläche	Weisen Sie den ausgewählten Flächen einen Druck der angegebenen Größe zu. Der Druck wird gleichmäßig angewendet. Er wirkt lotrecht zur ausgewählten Fläche.
	Lagerbelastung	Zylindrische Flächen	Weisen Sie der ausgewählten Fläche eine Belastung der angegebenen Größe zu. Kräfte wirken zumeist wie folgt: Radial (Kugellager) Senkrecht zur Achse (Moment)
	Moment	Fläche	Weisen Sie eine Belastung der angegebenen Größe zu, die um die Achse und senkrecht zur Fläche wirkt.
	Belastung des Körpers	Linear: Fläche oder Kante Winkelförmig: Fläche oder Kante Position: Scheitelpunkt	Weisen Sie dem Modell eine lineare Beschleunigung oder eine Winkelgeschwindigkeit und Beschleunigung der angegebenen Größe zu. Linear Belastungen werden senkrecht zur Fläche mit dem Größenwert zugewiesen. Positive Werte werden auf die Fläche angewendet. Belastungen werden parallel zu ausgewählten Kanten angewendet. Umkehren kehrt die Richtungen um. Winkel Weisen Sie eine Winkelgeschwindigkeit und Beschleunigung der angegebenen Größe lotrecht zu einer Fläche oder parallel zu einer Kante zu. Umkehren kehrt die Richtungen um. Standort Gibt eine alternative Position für die Belastungen des Körpers an. Die Position wird von Geschwindigkeit und Beschleunigung gemeinsam genutzt.
	Schwerkraft	Fläche oder Kante	Weisen Sie eine Schwerkraft der angegebenen Größe lotrecht zur ausgewählten Fläche oder parallel zur ausgewählten Kante zu. Umkehren kehrt die Richtung der Schwerkraft um. Vektorkomponenten definieren die Größe und die Richtung der Schwerkraft.
	Externes Kraftmoment	Fläche	Weisen Sie der ausgewählten Fläche eine Kraft der angegebenen Größe zu. Vorgabegemäß wird die Kraft wie folgt zugewiesen: Lotrecht zur ausgewählten Fläche Klicken Sie auf Richtung umkehren, um die Richtungen zu ändern. Verwenden Sie Koordinaten zur Angabe der Kraftposition.

So wenden Sie eine Belastung an:

1. Klicken Sie in der Gruppe Belastungen auf den Belastungstyp, den Sie zuweisen möchten. Das entsprechende Belastungsdialogfeld wird aufgerufen.
   Anmerkung: Sie können auch mit der rechten Maustaste auf den Browser-Knoten Lasten klicken und den entsprechenden Belastungstyp aus dem Kontextmenü auswählen.
2. Der Auswahlbefehl ist aktiv. Sie können die Eingaben in den Grafikbereich sofort auswählen. Nehmen Sie basierend auf dem Belastungstyp die entsprechende Auswahl vor.
3. Mit der Auswahl wird ein Zeichen angezeigt, das die Richtung angibt, in der die Belastung wirkt. Um die Richtung der Belastung zu ändern, verwenden Sie die Vektorkomponenten im erweiterten Bereich (für gültige Belastungstypen), um die Richtung anzugeben.
4. Im Abschnitt Weitere Optionen des Dialogfelds haben Sie außerdem Zugriff auf die Zeicheneinstellungen für diese Belastung. Passen Sie die Zeicheneinstellungen an, falls erforderlich.

Anmerkung: Wenn Sie mehrere Lasten desselben Typs erstellen möchten, legen Sie die Lastbedingungen fest, wählen Sie die Geometrie, und klicken Sie auf Anwenden. Das Dialogfeld bleibt geöffnet, und Sie können die nächste Last erstellen. Die Schaltfläche Anwenden ist für Körper- und Schwerkraftbelastungen nicht verfügbar, da eine Simulation nur einen dieser Belastungstypen aufweisen kann.

Geteilte Flächen für Belastungsanwendung

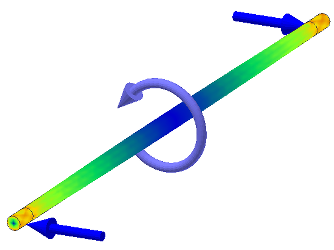

In vielen Anwendungen sind die verschiedenen Positionen auf einer Komponentenfläche unterschiedlichen Lasten ausgesetzt. Beispiel: eine rotierende Welle, die an beiden Enden von Lagern gestützt wird. Der mittlere Bereich der Welle ist einem Drehmoment und die Enden der Welle sind Lagerbelastungen ausgesetzt.

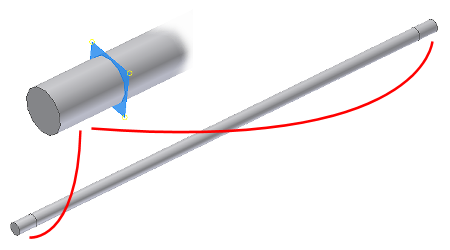

Wenn Sie Komponenten (z. B. einer Welle) Lagerbelastungen zuweisen, können Sie Flächen teilen, um Lagerkontaktpositionen zu erstellen.

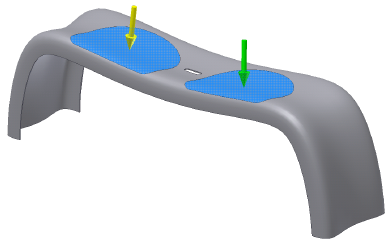

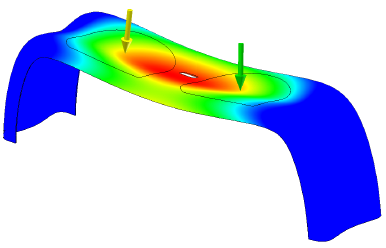

Ein weiteres Beispiel ist die Anwendung von Lasten zum Simulieren von zwei Personen, die auf einer Parkbank sitzen. Teilen Sie die obere Bankfläche, um Positionen zu erstellen, an denen Sie das Gewicht der Personen anwenden können.
