Im nächsten Teil der Übung erstellen Sie die Verlaufsführung oder die "Führungskurve" für den Erhebungsvorgang.
- Drehen Sie das Bauteil so, dass das schmale Ende zu Ihnen zeigt, wie in der folgenden Abbildung gezeigt wird.
-
Erstellen Sie eine neue Skizze am schmalen Ende des Bauteils auf der angegebenen Fläche. -
Führen Sie den Befehl Spline aus, und skizzieren Sie einen Spline vom Mittelpunkt der projizierten vertikalen Linie zu einem Punkt über dem Mittelpunkt des Bauteils. Platzieren Sie den letzten Punkt am Mittelpunkt der gegenüberliegenden projizierten vertikalen Linie. Doppelklicken Sie auf den letzten Punkt, um den Spline zu erstellen. - Wählen Sie im Kontextmenü Fertig aus, oder drücken Sie die ESC-Taste, um den Spline-Befehl abzuschließen.
-
Platzieren Sie eine vertikale Abhängigkeit zwischen dem mittleren Einpassungspunkt und dem Mittelpunkt der projizierten Linie. - Platzieren Sie eine Bemaßung von 7 mm vom Mittelpunkt der oberen Kante zum mittleren Einpassungspunkt.
- Wählen Sie Fertig im Kontextmenü aus, oder drücken Sie die ESC-Taste, um den Bemaßungsbefehl abzuschließen.
-

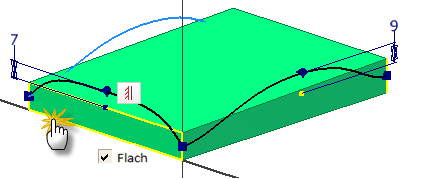

Klicken Sie mit der rechten Maustaste auf den mittleren Einpassungspunkt, und wählen Sie Flach im Kontextmenü aus. Der Mittelteil des Splines hat jetzt eine Krümmung von Null. Obwohl es für diese Übung nicht erforderlich ist , kann eine Bemaßung ohne Einheit auf den Griff angewendet werden, um die Länge des flachen Segments zu vergrößern.
-
Stellen Sie die Skizze fertig. - Speichern Sie die Datei.
