Erstellen einer 3D-Gleichungskurve

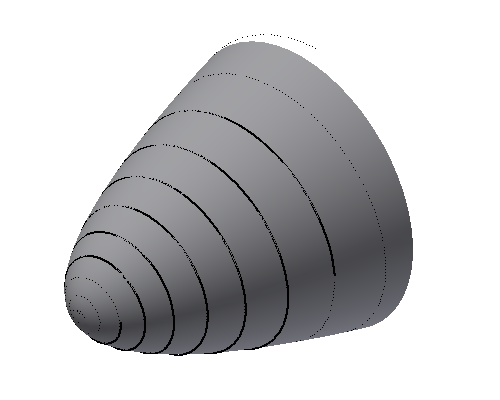

In diesem Abschnitt erstellen Sie eine Gleichungskurve in einer 3D-Skizze. Bei dieser Kurve verwenden Sie zylindrische Koordinaten für die Gleichung. Diese 3D-Skizze wird als Pfad für ein Sweeping-Element verwendet.

  1. Erstellen Sie eine neue 3D-Skizze.
  2. Starten Sie den Befehl Gleichungskurve.
  3. Wählen Sie die Dropdown-Liste für die Koordinaten aus, die aktuell die Einstellung Kartesisch anzeigt, und wählen Sie stattdessen die Einstellung Zylindrisch aus, um das Koordinatensystem zu ändern.
  4. Geben Sie folgende Werte ein:
    • r(t): t
    • θ(t): 1800 * t
    • z(t): t^2
    • tmin: 0.5
    • tmax: 1.7
  5. Stellen Sie die Skizze fertig.
