Nun können Sie eine Arbeitsebene und eine 2D-Skizze erstellen, die als Profil eines Sweeping-Elements verwendet wird. Zum Erstellen eines Sweeping-Elements verwenden Sie den Kreis als Profil und die 3D-Gleichungskurve als Pfad.
Starten Sie den Befehl Arbeitsebene.

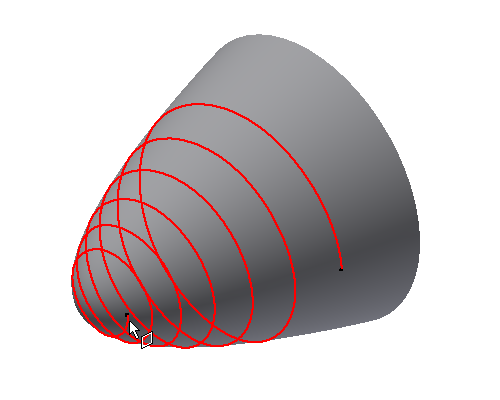

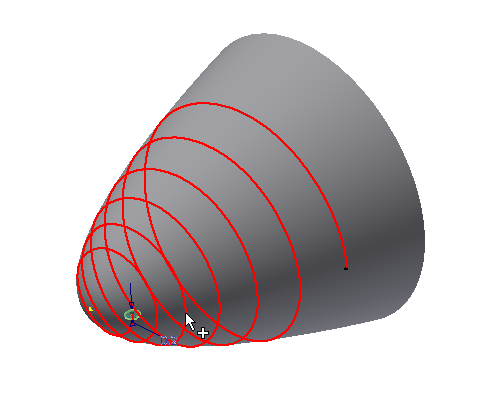

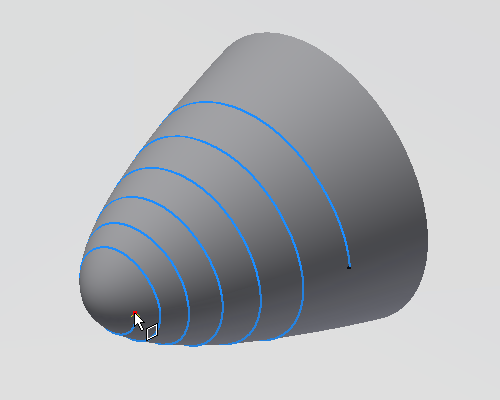

Wählen Sie die 3D-Gleichung aus, die Sie gerade erstellt haben, und wählen Sie den Anfangspunkt der Kurve aus. Auf diese Weise erstellen Sie eine Arbeitsebene, die am ausgewählten Punkt lotrecht zu der Kurve steht.
Erstellen Sie eine neue Skizze auf Arbeitsebene1.

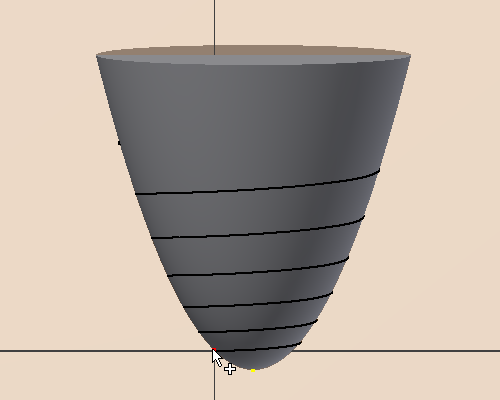

Projizieren Sie den Anfangspunkt der 3D-Gleichung. Dies ist derselbe Punkt wie beim Erstellen der Arbeitsebene.
Erstellen Sie einen Kreis. Verwenden Sie den projizierten Punkt als Mittelpunkt des Kreises.

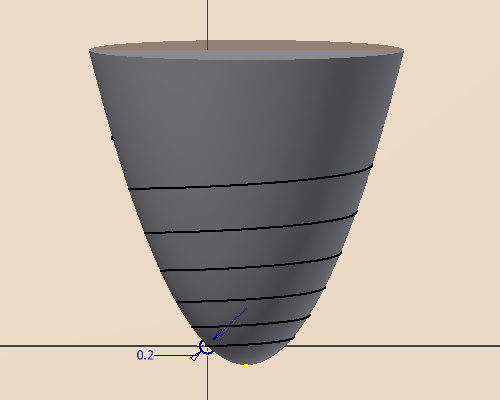

Bemaßen Sie den Kreis mit 0,2 mm.
Stellen Sie die Skizze fertig.
Deaktivieren Sie die Sichtbarkeit der Arbeitsebene1.
Rufen Sie den Sweeping-Befehl auf. Der Kreis wird automatisch als Profil ausgewählt.
