Erstellen des Rohrbogens

Das benutzerdefinierte Fitting ist die wichtigste Komponente eines selbstentleerenden Stils. Das benutzerdefinierte Fitting bestimmt den Neigungswinkel und sorgt für den funktionalen Unterschied zwischen einem selbstentleerenden Stil und einem nicht selbstentleerenden Stil.

Beim Erstellen wird das Bauteil für die Publizierung im Inhaltscenter vorbereitet, indem bestimmte Daten zu dem Modell hinzugefügt werden. Verwenden Sie das Werkzeug Rohre und Leitungen - Entwurf, um vor dem Publizieren im Inhaltscenter den Erstellungsvorgang zu beenden.

1. Öffnen Sie die Datei self-drain_elbow.ipt im Verzeichnis Rohre und Leitungen.

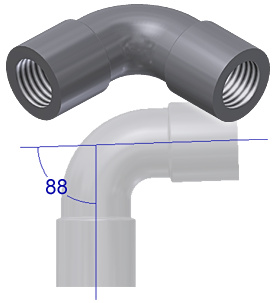

   Der Rohrbogen wurde mit einem Winkel von 88 Grad zwischen den Verbindungsachsen erstellt. Der Rohrbogen kann für Entwurfsaufgaben verwendet und publiziert werden. Es sind keine weiteren Konstruktionsmaßnahmen erforderlich.

2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Verwalten Gruppe Autor Rohre und Leitungen .

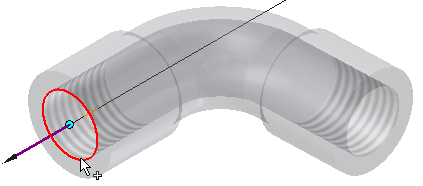

3. Wählen Sie die abgerundete Kante aus, um den Verbindungspunkt für die erste Verbindung zu bestimmen.

4. Klicken Sie auf das Auswahlwerkzeug Achse.

5. Wählen Sie erneut die kreisförmige Kante aus.

6. Legen Sie für die Nenngröße den Wert 3/4 fest.
7. Ändern Sie die Auswahl auf Verbindungsnummer 2 .

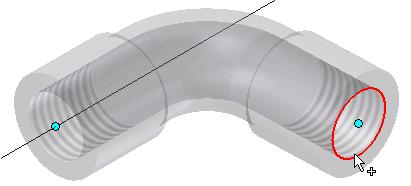

8. Wählen Sie die andere abgerundete Kante aus, um diesen Verbindungspunkt festzulegen.

9. Klicken Sie auf das Auswahlwerkzeug Achse.
10. Wählen Sie erneut die kreisförmige Kante aus.

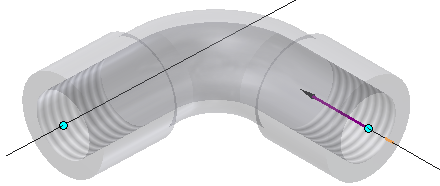

    Kehren Sie die Richtung des Verbindungsvektors um, sodass der Vektor nach außen und vom Rohrbogen weg zeigt. Beide Verbindungsvektoren zeigen nach außen und vom Fitting weg.



    Das Feld Winkel zeigt den Winkel zwischen den beiden Achsen an. In diesem Beispiel werden 88 Grad verwendet.

11. Legen Sie für die Nenngröße den Wert 3/4 fest.
12. Wählen Sie im Einfügungsbereich Abstand aus dem Max-Pulldown-Menü, und geben Sie 1 als Wert ein.
13. Stellen Sie sicher, dass für den Wert Min 70 % des Maximums festgelegt wird.
14. Klicken Sie auf OK.

    Es wird eine Meldung angezeigt, in der darauf hingewiesen wird, dass die Erstellung erfolgreich abgeschlossen wurde.
