Routen eines Belden-Kabels in ein einzelnes Segment.
- Öffnen Sie Enclosure_Assembly.iam im Unterordner Kabel und Kabelbaum. Dies ist dieselbe Baugruppe, die Sie im vorigen Lernprogramm verwendet haben.
- Aktivieren Sie die Kabelbaum-Baugruppe2.
-
Klicken Sie in der Multifunktionsleiste auf
Registerkarte Kabel und Kabelbaum
Gruppe Route
Route
.

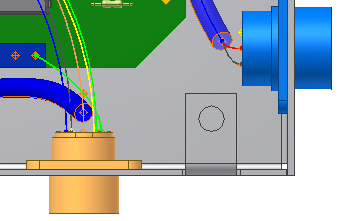

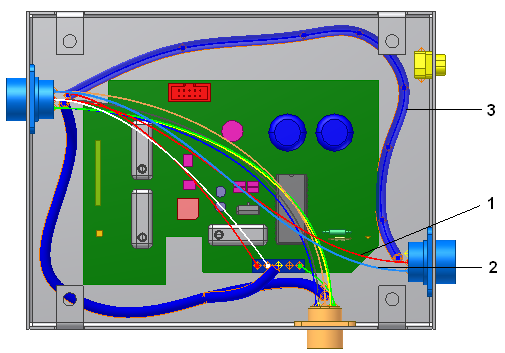

- Wählen Sie im Grafikfenster einen zu routenden Kabeldraht (1 oder 2) aus.
- Aktivieren Sie das Kontrollkästchen Einzelsegment (Manuell).
- Wählen Sie die Schaltfläche Erstes Segment, wählen Sie das Segment (3) im Grafikfenster, wie zuvor gezeigt, und klicken Sie auf OK.
Beide Kabeldrähte werden gleichzeitig geroutet, da die zwei Drähte für ein einzelnes Kabel stehen. Die Kabellängen und Bündeldurchmesser werden automatisch aktualisiert.
Anmerkung: Alle Kabeldrähte werden zusammen geroutet bzw. ihre Routen zusammen aufgehoben. Sie müssen dem gleichen Pfad in der Kabelbaumbaugruppe folgen (d. h. durch die gleichen Segmente geroutet werden).
- Speichern Sie die Kabelbaum-Baugruppe.
