Importieren von Bewegungslasten aus der dynamischen Simulation

Verwenden Sie die Option Analyse der Bewegungslasten zum Importieren von exemplarbasierten Bewegungslasten, die in der dynamischen Simulationsumgebung erstellt wurden. Nur Bauteile, die eindeutige Körper sind und den nachfolgenden Kriterien entsprechen, werden für den Transfer von Bewegungslasten unterstützt:

Kriterien für Bewegungslasten

• Das Bauteil darf an kein anderes Bauteil angeschweißt sein.
• Nur Bauteilexemplare der obersten Ebene und flexible Unterbaugruppen können mit Exportieren nach FEM übertragen werden. Der Export nach FEM erfolgt in der dynamischen Simulationsumgebung.
• Die Analyse ist auf ein einzelnes Bauteilexemplar und einen einzelnen, in der dynamischen Simulation angegeben Zeitschritt beschränkt. Andere Körper werden automatisch ausgeschlossen. Alle Begrenzungsbedingungen werden aus der dynamischen Simulation importiert.
• Der Zeitschritt wird in Sekunden angegeben. Es wird eine Null vorangestellt. In Extramsituationen kann die wissenschaftliche Notation verwendet werden.
• Es können mehrere Simulationen erstellt werden, die auf dasselbe Exemplar verweisen und denselben Zeitschritt verwenden.
• Baugruppenelemente werden bei der Durchführung einer isolierten Belastungsanalysesimulation berücksichtigt.

Meldungen wegen unvollständiger Definition

• Ist die Option Analyse der Bewegungslasten aktiviert und keine Komponente angegeben, werden Sie zur Auswahl einer Komponente aufgefordert.
• Wurde kein Zeitschritt angegeben, wird in der Dropdown-Liste Kein Zeitschritte exportiert angezeigt.
• Sind für eine angegebene Komponente während der Aktualisierung einer dynamischen Simulation nicht genügend Flächen definiert, wird das Exemplar aus der Exportliste entfernt. Sie werden aufgefordert, ein neues Bauteil auszuwählen oder die Lastdefinition in der dynamischen Simulation abzuschließen.

Exportieren Sie zunächst die Lasten aus der dynamischen Simulationsumgebung. Geben Sie dann in der Belastungsanalyseumgebung an, dass Bewegungslasten in die Simulation aufgenommen werden sollen. Exportieren Sie die Bewegungsbelastungen der einzelnen Bauteile separat.

Analysieren Sie Bewegungslasten für ein Bauteil in einer Baugruppe:

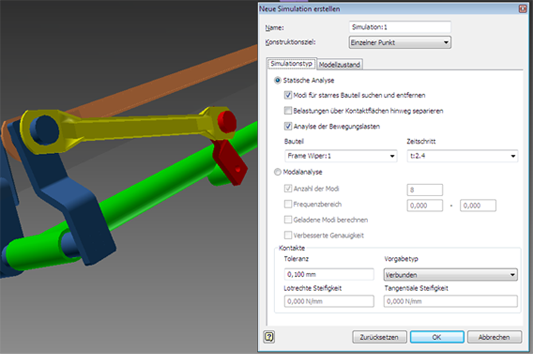

Für eine neue Simulation Klicken Sie in der Multifunktionsleiste auf Registerkarte Belastungsanalyse Gruppe Verwalten Simulation erstellen . Das Dialogfeld Simulationseigenschaften wird angezeigt. Aktivieren Sie auf der Registerkarte Simulationstyp die Option Analyse der Bewegungslasten. Es werden zusätzliche Steuerelemente aktiviert. Wählen Sie das Bauteil aus der verfügbaren Liste aus. Wählen Sie den Zeitschritt aus der Liste der Zeitschritte aus. Die Liste enthält die in der dynamischen Simulation generierten Zeitschritte. Klicken Sie auf OK. Für die ausgewählte Komponente wird eine neue Simulation erstellt. Alle mit dem Exemplar in Zusammenhang stehenden entsprechenden Lasten werden in den Ordner Lasten im Browser eingefügt. Schießen Sie die Definition der Simulation ab. Führen Sie die Simulation aus.

Für eine vorhandene Simulation Klicken Sie mit der rechten Maustaste auf den Browser-Knoten für die Simulation, und wählen Sie Simulationseigenschaften bearbeiten aus. Aktivieren Sie auf der Registerkarte Simulationstyp die Option Analyse der Bewegungslasten. Es werden zusätzliche Steuerelemente aktiviert. Wählen Sie das Bauteil aus der verfügbaren Liste aus. Wählen Sie den Zeitschritt aus der Liste der Zeitschritte aus. Klicken Sie auf OK. Nehmen Sie ggf. alle Änderungen an den Simulationsparametern vor. Führen Sie die Simulation aus.
