Abwickeln von Blechelementen

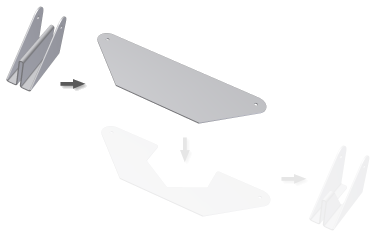

Verwenden Sie bei der Bearbeitung eines gefalteten Blechmodells mit mindestens einer ebenen Fläche den Befehl Abwickeln, um eine oder mehrere Blechbiegungen oder Rollen relativ zu einer Referenzfläche abzuwickeln. Durch den Befehl Abwickeln wird ein Abwicklungselement zum Blechbauteil-Browser hinzugefügt, und Sie können weitere Elemente zum abgewickelten Teil des Modells hinzufügen. Anschließend kann ein Zurückfaltungselement hinzugefügt werden, um alle oder einige der abgewickelten Biegungen oder Rollen zurückzufalten.

Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Ändern Abwickeln . Klicken Sie auf eine Fläche oder Ebene, die als Abwicklungsreferenz verwendet werden soll. Klicken Sie auf einzelne hervorgehobene Biegungen oder Rollen, die abgewickelt werden sollen. Verwenden Sie optional Alle Biegungen hinzufügen, um die gesamte hervorgehobene Geometrie auszuwählen. Zeigen Sie eine Vorschau des abgewickelten Zustands an, und fügen Sie Biegungen oder Rollen hinzu bzw. entfernen Sie diese, um die gewünschte Abwicklung zu erhalten. Wählen Sie optional nicht einbezogene Skizzen aus, die Sie abwickeln möchten. Klicken Sie auf OK.

Tipp: Um mehrere (jedoch nicht alle) Biegungen oder Rollen abzuwickeln, wählen Sie die Option Alle Biegungen hinzufügen aus. Klicken Sie dann bei gedrückter STRG-Taste auf die Biegungen oder Rollen, die nicht abgewickelt werden sollen, um deren Auswahl aufzuheben.
