Erstellen Sie den Spleiß an einer willkürlichen Position und fügen ihm zwei Drähte hinzu.
- Öffnen Sie Enclosure_Assembly.iam im Unterordner Kabel und Kabelbaum. Dies ist dieselbe Baugruppe, die Sie im vorigen Lernprogramm verwendet haben.
- Doppelklicken Sie im Browser auf die Kabelbaumbaugruppe1.
- Erstellen Sie einen Draht Generic 22AWG-GRN von U7 Pin 3 auf Verbindungsstück 360575:1 bis zu J12 Pin 2 auf LTP:1. Verwenden Sie die Standard-Draht-ID.

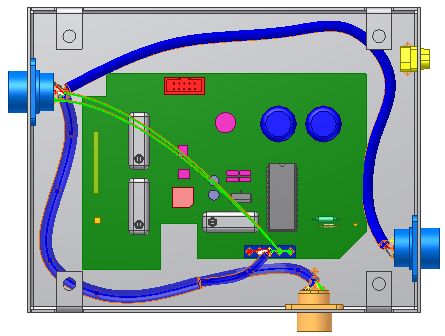

- Erstellen Sie einen weiteren Draht Generic 22AWG-GRN von U7 Pin 5 auf Verbindungsstück 360575:1 bis zuJ12 Pin 2 auf LTP:1. Verwenden Sie die Standard-Draht-ID , und klicken Sie dann auf OK. Die neuen Drähte werden in der folgenden Abbildung gezeigt.
Klicken Sie in der Multifunktionsleiste auf
Registerkarte Kabel und Kabelbaum
Gruppe Erstellen
Spleiß erstellen
.
- Behalten Sie die Standardwerte im Dialogfeld Spleiß erstellen bei.
Ein grüner Kreis, der für den Spleiß steht, wird an den Cursor angehängt. Vom Spleißobjekt erstreckt sich eine Linie, die den Versatzabstand darstellt.
- Klicken Sie im Grafikfenster in die Nähe der in der folgenden Abbildung dargestellten Position, um den Spleiß zu platzieren. Im weiteren Verlauf des Lernprogramms werden Sie den Spleiß verschieben. Die genaue Position ist also nicht wichtig.

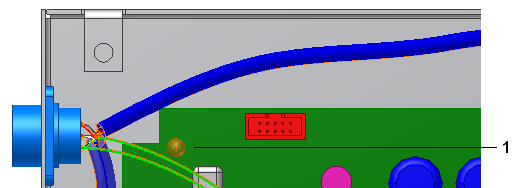

Der Spleiß (1) wird in der folgenden Abbildung gezeigt.
Anmerkung: Um den Versatz zu ändern, klicken Sie erneut mit der rechten Maustaste, und wählen Versatz bearbeiten. Geben Sie einen Wert ein. Die Standardeinstellung für Versatz wird im Dialogfeld Kabelbaumeinstellungen auf der Registerkarte Spleiß eingerichtet.
- Klicken Sie auf OK, um den Spleiß zu erstellen.
