Spleißen von Drähten oder Hinzufügen von Drähten zum Spleiß

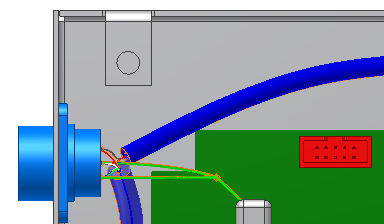

Um die beste Position für den Spleiß im Kabelbaum darzustellen, platzieren Sie den Spleiß zunächst auf den Drähten, bevor Sie ihn auf dem Segment neu definieren.

  1. Klicken Sie im Browser oder Grafikfenster mit der rechten Maustaste auf den Spleiß, und wählen Sie im Kontextmenü den Befehl Draht verbinden.
  2. Klicken Sie auf Draht2, den zu spleißenden Draht.

    Der Draht wird geteilt und mit dem eindeutigen Namen Draht2_1 zum Browser hinzugefügt.

  3. Klicken Sie auf Draht3, klicken Sie mit der rechten Maustaste, und wählen Sie Spleiß aus dem Kontextmenü.
  4. Klicken Sie auf den Spleiß.
  5. Klicken Sie im Bestätigungsdialogfeld auf OK , um die überflüssigen Drähte zu entfernen.

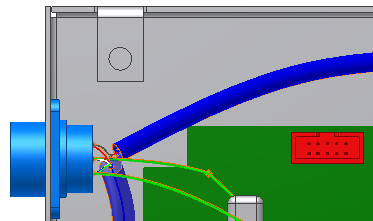

    Überflüssige Drähte (Drähte, die beim Verbinden über einen gemeinsamen Punkt verfügen) werden gelöscht.

    Anmerkung: Überflüssige Drähte werden nur dann entfernt, wenn Sie Drähte manuell spleißen. Wenn Sie Drähte importieren oder Draht erstellen oder Draht bearbeiten verwenden, um sie auf Spleißen zu platzieren, entfernen Sie die überflüssigen Drähte nicht.
