Neudefinieren des Spleiß auf einem Segment

Es wird empfohlen, Spleiße auf Segmenten zu positionieren. Definieren Sie den Spleiß auf einem Segment neu, und routen Sie die Drähte.

  1. Klicken Sie im Grafikfenster mit der rechten Maustaste auf den Spleiß, und wählen Sie aus dem Kontextmenü den Befehl Spleiß neu definieren.

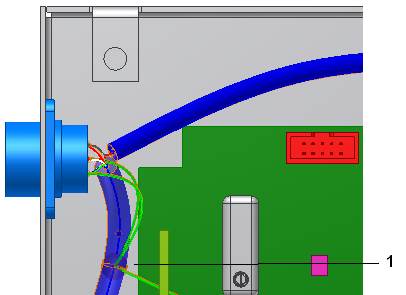

  2. Klicken Sie auf das Segment, um den Spleiß zu positionieren (1). Klicken Sie direkt auf den Spleiß am Mittelpunkt des Segments, oder klicken Sie auf einen Arbeitspunkt des Segments.
  3. Klicken Sie in der Multifunktionsleiste auf Registerkarte Kabel und Kabelbaum Gruppe Route Automatisches Routing .
  4. Stellen Sie sicher, dass Alle Drähte ohne Route ausgewählt ist, und klicken Sie auf OK.

    Die Drähte werden in das verbundene Segment hinein und aus dem verzweigten Segment heraus geroutet.

  5. Klicken Sie im Browser mit der rechten Maustaste auf Draht2_1. Wählen Sie Pfad anzeigen, um sicherzustellen, dass die Drähte wie beabsichtigt geroutet wurden.

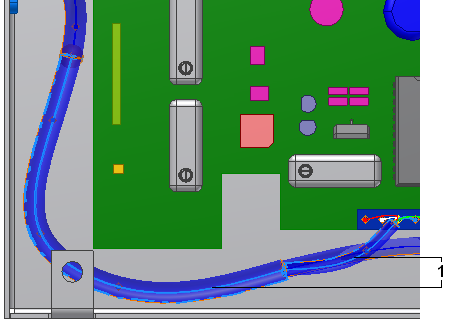

    Der Drahtpfad (1) zum und vom Spleiß wird zusammen mit den Segmenten, durch die der Draht geroutet wird, hervorgehoben.
