Schnittprofil - Trimmen von Stützen

Im letzten Schritt werden die Stützen entsprechend den vertikalen Gestell-Profilelementen zugeschnitten.

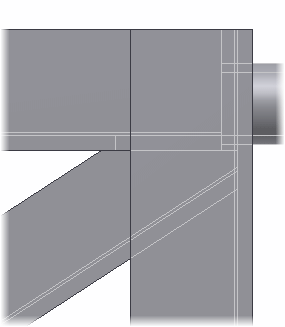

  1. Deaktivieren Sie die Sichtbarkeit von frame_generator_hybrid:1, und richten Sie die Modellansicht wie abgebildet aus.
  2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell Stutzen/Dehnen. .
  3. Wählen Sie die Winkelstützen aus.
  4. Klicken Sie auf den Befehl Fläche, und wählen Sie die Schnittfläche aus.
  5. Klicken Sie auf Anwenden.
  6. Wählen Sie die Winkelstützen erneut aus.
  7. Klicken Sie auf den Befehl Fläche.
  8. Wählen Sie die Schnittfläche aus.
  9. Klicken Sie auf Anwenden.
  10. Sie können diesen Vorgang für das andere Stützenende wiederholen.
