Profil einfügen - Punkt zu Punkt

Fügen Sie nun Winkelstützen hinzu.

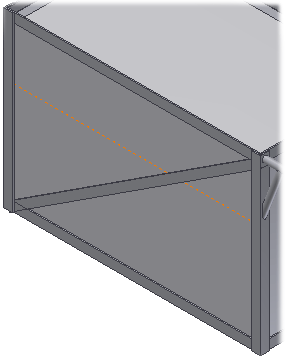

1. Richten Sie die Modellansicht gemäß der Abbildung aus.

2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell Gestell einfügen .
3. Wählen Sie im Menü Familie die Option DIN 59 370 S Winkelstahl.
4. Wählen Sie im Menü Größe die Option S 35 x 5.
5. Aktivieren Sie die Option Profilelemente zwischen Punkten einfügen.

6. Wählen Sie den Startpunkt. Dieser Punkt ist der Eckscheitelpunkt auf dem Rahmenmodell.

7. Wählen Sie den Endpunkt.


8. Stellen Sie den Ausrichtungsindikator wie abgebildet ein.

   Geben Sie im Feld Vertikaler Versatz den Wert -5 mm ein.
9. Geben Sie im Feld Horizontaler Versatz den Wert 0.00 mm ein.
10. Geben Sie im Feld Winkel den Wert 0.00 grd ein.
11. Klicken Sie auf Anwenden.

12. Wiederholen Sie diesen Vorgang, um eine weitere Stütze auf der anderen Seite hinzuzufügen. Ändern Sie den Wert für den Winkel in 180.00 grd, und klicken Sie auf den Befehl Gestell-Profilelement spiegeln.
13. Klicken Sie abschließend auf Abbrechen.
