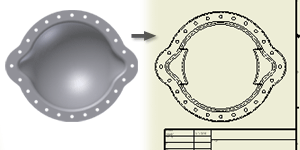

Updates zwischen dem 3D-Modell und der zugeordneten 2D-Zeichnung werden automatisch ausgeführt. Wenn Sie das 3D-Modell ändern, wird die Zeichnung automatisch aktualisiert. |
![]() |
Updates zwischen dem 3D-Modell und der zugeordneten 2D-Zeichnung werden automatisch ausgeführt. Wenn Sie die Modellbemaßungen in der Zeichnung ändern, wird das 3D-Modell automatisch aktualisiert. |
![]() |

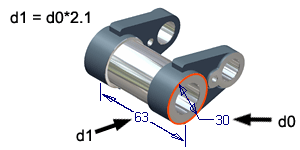

Parameter definieren die Größe und Form von Elementen. |
![]() |
Einbezogene und nicht einbezogene Skizzen Einbezogene Skizzen sind 2D-Skizzen oder -Profile, die zur Erstellung eines Bauteils oder eines Bauteilelements dienen. Diese Skizzen können wiederverwendet werden. Nicht einbezogene geschlossene Skizzen werden zur Erstellung eines Bauteils oder eines Bauteilelements verwendet. |
![]() |

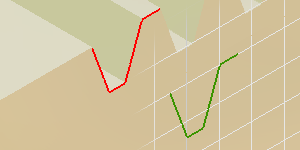

Hiermit können Sie Modellkanten, -scheitelpunkte oder -arbeitselemente auf die aktive Skizzierebene projizieren. Referenzgeometrie bezieht sich auf zuvor erstellte Geometrie. |
![]() |

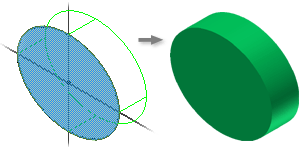

Hiermit können Sie ein Volumen lotrecht in einer 2D-Skizze hinzufügen. |
![]() |

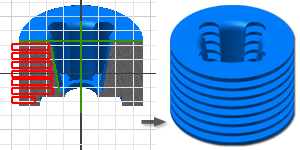

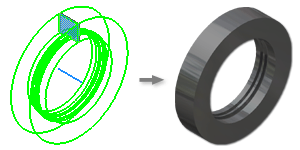

Hiermit können Sie eine konzentrische Extrusion um eine Achse oder gerade Skizzierlinie erstellen. |
![]() |

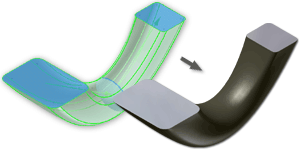

Hiermit können Sie eine Extrusion erstellen, die sich von einem Skizzenprofil zum nächsten moduliert. |
![]() |

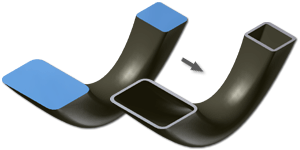

Bei diesem Werkzeug wird die festgelegte Hülle verwendet, um in einem Bauteil einen Hohlraum zu erstellen. |
![]() |

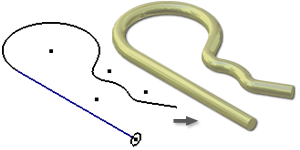

Hiermit können Sie eine Extrusion aus einer skizzierten Form entlang eines definierten Pfades erstellen. |
![]() |

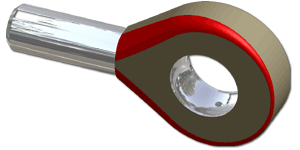

Mit der variablen Rundung erzeugen Sie glatte Übergänge von einem Radius zu einem anderen und gerade Übergänge zwischen Radien. |
![]() |

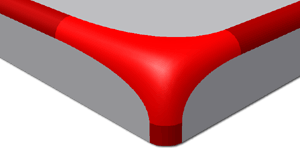

Rundung für Scheitelpunktversatz Hiermit erstellen Sie tangentiale, durchgehende Übergänge zwischen Rundungen auf sich schneidenden Kanten. Für die Kanten in Schnittpunkten können Sie jeweils einen separaten Versatz angeben. |
![]() |

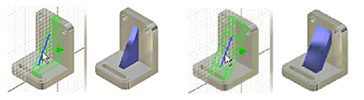

Hiermit können Sie Rippen (dünnwandige geschlossene Stützformen) und Stege (dünnwandige offene Stützformen) erstellen. |
![]() |

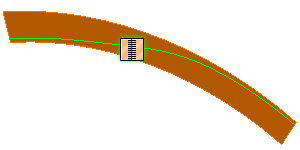

Hiermit heften Sie aneinander angrenzende Flächenkanten der gleichen Größe, um einen Flächenverbund zu erstellen. |
![]() |

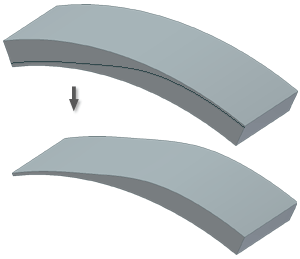

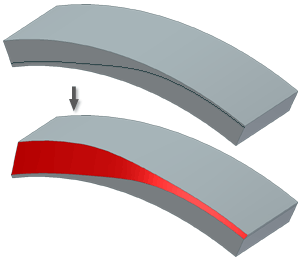

Hiermit können Sie Bauteilflächen trennen, um eine Verjüngung hinzuzufügen, oder ein Bauteil trennen und eine Seite entfernen. Die Trennung von Flächen kann bei Volumen- und Flächenkörpern und die Trennung von Teilen bei Volumenkörpern ausgeführt werden. |
![]() |
Wenden Sie die Verjüngung oder abgeschrägte Flächen auf geformte oder gegossene Bauteile an, sodass diese aus Flächen abgerufen werden können. |
![]() |

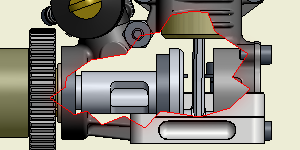

Entfernt einen definierten Materialbereich, um verdeckte Funktionen in einer Zeichnungsansicht zu exponieren. |
![]() |

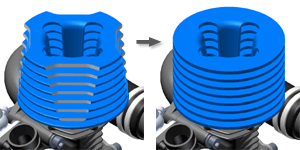

Hiermit können Sie Elemente unterdrücken, ohne dass diese gelöscht werden, und die Unterdrückung wieder aufheben. Unterdrückte Elemente werden hervorgehoben, wenn Sie den Cursor darüber bewegen. |
![]() |
