Referenzgeometrie besteht aus Skizzenkurven oder Skizzierpunkten. Sie wird durch Projizieren der Modellkanten, Scheitelpunkte oder Arbeitselemente einer anderen Skizze auf die aktive Skizzierebene erstellt. Referenzgeometrie bezieht sich auf zuvor erstellte Geometrie (ist ihr zugeordnet).
Referenzgeometrie wird auf zwei Arten erstellt:
- Alle Kanten der Fläche werden automatisch als Referenzgeometrie zur aktiven Skizze hinzugefügt, wenn Sie eine Skizze auf der planaren Fläche eines Modells erstellen.
- Mit Hilfe des Befehls Geometrie projizieren werden Modellkanten, -scheitelpunkte, -arbeitselemente, -punkte oder -kurven als Referenzgeometrie von einer sichtbaren Skizze auf die aktiven Skizzierebenen projiziert.

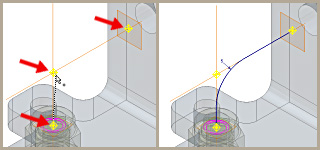

Arbeitspunkt
Bei Arbeitselementen handelt es sich um abstrakte Konstruktionsgeometrie, die verwendet wird, wenn die Geometrie nicht zum Erstellen und Positionieren neuer Elemente ausreicht. Bestimmen Sie Elemente als von Arbeitselementen abhängig, um ihre Position und Form festzulegen.
Sie können Arbeitspunkte auf Bauteilflächen, linearen Kanten bzw. auf einem Bogen oder Kreis platzieren oder projizieren. Die Arbeitspunkt können abhängig vom Mittelpunkt von Bogen, Kreisen bzw. Ellipsen definiert werden.

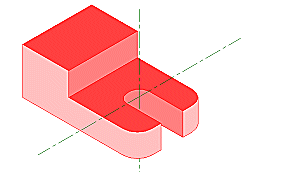

Arbeitsachsen
Verwenden Sie beim Erstellen von Elementen Arbeitsachsen, um Symmetrielinien, Mittellinien oder Abstände zwischen gedrehten Elementachsen zu kennzeichnen.

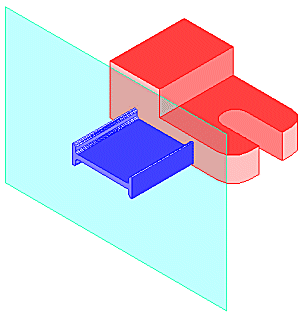

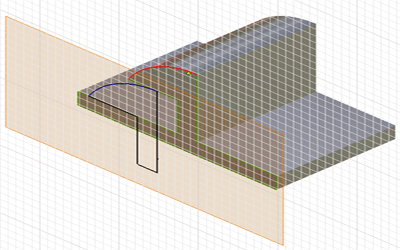

Arbeitsebenen
Verwenden Sie Arbeitsebenen zur Erstellung von Achsen, Skizzierebenen, Ausführungsebenen oder zur Positionierung von Querschnittsansichten bzw. Schnittebenen.
Richtlinien für die Verwendung von Arbeitsebenen:
- keine Bauteilfläche als Skizzierebene zum Skizzieren neuer Elemente verfügbar ist.
- eine Zwischenposition zum Definieren anderer Arbeitsebenen erforderlich ist (z. B. unter einem Winkel zu einer Fläche bei einem Versatzabstand).
- Arbeitsebenen sollten in der Mitte zylindrischer Formen platziert und zum Verankern parametrischer Bemaßungen zwischen zylindrischen Elementen verwendet werden.
