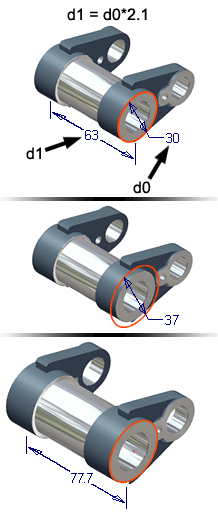

Parameter können die Größe und Form von Elementen definieren. Sie können beispielsweise die Größe einer Platte als Höhe = Breite/2 festlegen, indem Sie Gleichungen zum Definieren der Beziehungen zwischen Parametern verwenden.
Sie können Parameter auch definieren, um Bemaßungen entsprechend funktionaler Anforderungen zuzuweisen. Sie können beispielsweise die Querschnittfläche eines Bauteils so definieren, dass sie über bestimmte Proportionen verfügt und einer bestimmten Last standhält (Fläche = Belastung/Materialstärke*Sicherheitskoeffizient). Sie können eine Tabellenkalkulation mit einem Bauteil verknüpfen und die Parameter direkt aus Zellen in der Tabelle heraus steuern. Parameter können auch in die Stückliste und in die Teileliste exportiert werden.
Verwenden Sie den Befehl Parameter, um Parameter in der Parametertabelle anzuzeigen und zu bearbeiten, benutzerdefinierte Parameter zu erstellen und eine Tabellenkalkulation, die Parameterwerte enthält, zu verknüpfen.
Modellparameter werden automatisch erstellt, wenn Sie eine Skizzenabmessung definieren oder ein Element erstellen. Diesen Parametern sind bestimmte Standardnamen zugewiesen, wie zum Beispiel d0, d1, d2, Sie können die Standardnamen jedoch mit aussagekräftigeren Namen überschreiben. In Bearbeitungsfelder können Sie Ausdrücke eingeben, mit denen die Parameternamen und -werte definiert werden. Darüber hinaus können Sie die Bearbeitungsfelder verwenden, um die Parameternamen und -werte zu ändern.
Sie können Benutzerparameter erstellen, die allgemeiner als die Modellparameter sind und für die Wiedergabe funktionaler Anforderungen verwendet werden können. Benutzerparameter können auch durch eine Tabellenkalkulation gesteuert werden.
Beide Parameterarten können Werte zuweisen und Beziehungen zwischen den Elementen eines Modells herstellen.
Wenn Sie einen Parameter mithilfe des Befehls Parameter definieren oder bearbeiten, klicken Sie auf Aktualisieren, um die Änderungen zu übernehmen. Wenn Sie ein Element bearbeiten, ändern sich alle abhängigen Parameter mit dem Element.
Beim Erstellen eines iFeatures können Sie Skizzenbemaßungen und Elementparameter als Größenparameter wählen. Wenn Sie die Parameter benannt haben, werden sie automatisch in dem iFeature verwendet.
Benutzerdefinierte Parameter werden in Gleichungen verwendet. Wenn Sie bei vielen Bauteilen dieselben Parameter einsetzen, wie beispielsweise Kraft oder Material, definieren Sie die Parameter in den zur Erstellung neuer Bauteildateien verwendeten Vorlagen.
Referenzparameter sind gesteuerte Parameter; ihr Wert wird als Reaktion auf Änderungen der steuernden Parameter aktualisiert. Sie können auf verschiedene Arten erstellt werden:
Ein Multivalue-Parameter verfügt über eine gespeicherte Liste mit möglichen Werten. Wie dies bei anderen Parametern der Fall ist, nimmt ein Multivalue-Parameter jedoch nur einen einzigen Wert gleichzeitig an. Es wird nicht automatisch ein bestimmter Wert in der Multivalue-Liste festgelegt. Dies können Sie jedoch mithilfe einer iLogic-Regel bestimmen.
Als Alternative zu den Werten in einem Multivalue-Parameter können Sie auch einen benutzerdefinierten Wert festlegen. Benutzerdefinierte Werte werden in der Regel nur vorübergehend und nach Bedarf verwendet.
Schlüsselparameter sind Parameter, die Sie als besonders wichtig festlegen. Sie können für jeden Schlüsselparameter eine optionale Markierung festlegen und dann mithilfe eines Sichtbarkeitsfilters eine Liste dieser kritischen Parameter anzeigen.
Sie können Parameter in einem Microsoft Excel-Arbeitsblatt definieren und anschließend die Tabellenkalkulation mit einem Bauteil verknüpfen. Sie können außerdem Parameter von jeder Kombination von Bauteilen verknüpfen. Das Bauteil wird assoziativ mit den exportierten Parametern aus diesem Dateityp verknüpft. Wenn Sie die Verknüpfung aus einem Bauteil erstellen, können exportierte Parameter selektiv verknüpft werden.
Um Parameter zu nutzen, die von einer Datei in eine andere importiert wurden, können Sie eine Bauteildatei mit globalen Parametern verwenden. Bauteildatei erstellen, die einen Satz Werte enthält, die normalerweise von Gleichungen gesteuert werden. Die Bauteildatei darf nicht über Geometrie verfügen, kann aber Skizzen enthalten, falls Sie diese für ein Skelett- oder Layoutmodell verwenden möchten.
Sie können die Option Abgeleitetes Bauteil verwenden, um die Bauteildatei mit den globalen Parametern in Bauteile abzuleiten und die Parameter zu extrahieren, die benötigt werden. Sie können diesen Arbeitsablauf auch für eine Tabellenkalkulation anstelle einer Bauteildatei verwenden. Exportierte Parameter können selektiv in abgeleiteten Bauteilen abgeleitet werden.
Skelettmodelle können auch auf andere Skelettmodelle verweisen.
Sie können auch rasch Parameter von einem Bauteil zu einer Baugruppe extrahieren. Möglicherweise haben Sie keine globalen Parameter geplant, stellen aber während der Konstruktion fest, dass Sie einen Parameter aus einem Bauteil in einer Baugruppe verwenden möchten. So möchten Sie z. B. die Breite einer Platte in einem Bauteil (Extrusionstiefe) als eine Abhängigkeit Passend in einer Baugruppe verwenden.
Berücksichtigen Sie folgende Regeln, um sicherzustellen, dass sich Parameter und Bauteile vorhersagbar ändern:
