Bestimmt Bezeichnung und Maßstab beim Platzieren oder Bearbeiten einer Entwurfsansicht .
| Zugriff: |
Klicken Sie in der Multifunktionsleiste auf
Registerkarte Ansichten platzieren
Um die Bezeichnung oder den Maßstab einer Entwurfsansicht zu ändern, wählen Sie die Ansicht im Browser oder Grafikfenster aus, klicken mit der rechten Maustaste, und wählen dann im Menü die Option Ansicht bearbeiten. |
Bezeichnung anzeigen/skalieren
|
Gibt die Ansichtsbezeichnung und den Maßstab an. |
|
|
Ansichtssymbol |
Bearbeitet die Zeichenfolge des Ansichtssymbols. |
|

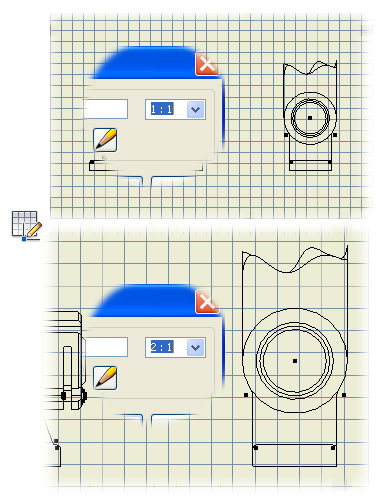

Maßstab |
Legt den Maßstab der Ansicht relativ zum Bauteil fest. Geben Sie den gewünschten Maßstab in das Feld ein, oder klicken Sie auf den Pfeil, um in einer Liste mit häufig verwendeten Maßstäben eine Option auszuwählen. Sie können einen Maßstab eingeben, der nicht in der Liste enthalten ist. Der neue Maßstab wird über der Zeile in der Liste bis zum Schließen von Autodesk Inventor LT angezeigt. Er wird nicht zur Maßstabliste des Standardstils hinzugefügt. |
 |
Blendet die Ansichtsbezeichnung ein oder aus. |
 |
Bearbeitet die Ansichtsbezeichnung im Dialogfeld Text formatieren. |
