Erstellen einer rechteckigen Skizzieranordnung

Ordnet Skizziergeometrie in einer rechteckigen Anordnung an.

Erstellen Sie zunächst mithilfe der Skizzenbefehle die Geometrie, die in der Anordnung enthalten sein soll.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Muster, und klicken Sie auf Rechteckig .
  2. Wählen Sie die Skizziergeometrie für die Anordnung aus.
  3. Klicken Sie auf Richtung 1, und wählen Sie die Geometrie aus, um die erste Richtung für die Anordnung festzulegen.
  4. Geben Sie im Feld für die Anzahl die Zahl der Elemente in der Anordnung an.
  5. Legen Sie im Feld für das Intervall den Abstand zwischen den Elementen fest.
  6. Klicken Sie auf Richtung 2, und wählen Sie die Geometrie aus, um die zweite Richtung für die Anordnung festzulegen. Legen Sie anschließend Werte für Anzahl und Intervall fest.
  7. Klicken Sie bei Bedarf auf Weitere Optionen, und wählen Sie eine oder mehrere Optionen:
    • Unterdrücken Wählen Sie einzelne Anordnungselemente aus, die aus der Anordnung entfernt werden sollen. Die ausgewählte Geometrie wird unterdrückt.

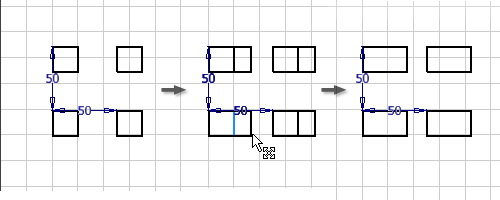

    • Assoziativ Legen Sie fest, dass die Anordnung an Änderungen am Bauteil angepasst werden soll.
    • Eingepasst Legen Sie fest, dass Anordnungselemente gleichmäßig im angegebenen Winkel eingepasst werden. Ist diese Option deaktiviert, misst das Anordnungsintervall statt des Gesamtwinkels für die Anordnung den Winkel zwischen Elementen.
  8. Klicken Sie auf OK, um die Anordnung zu erstellen.
