Erstellen des Angusssystems

Erstellen Sie ein Zwei-Platten-Werkzeug und erstellen Sie das Eingusssystem für die Modelle im Familienwerkzeug.

  1. Klicken Sie auf Trennebene festlegen, Registerkarte Geometrie (Registerkarte Geometrie > Gruppe Werkzeug > Trennebene festlegen). Der Dialog Trennebene festlegen wird angezeigt und das Modell wird zu einer Unteransicht ausgerichtet.

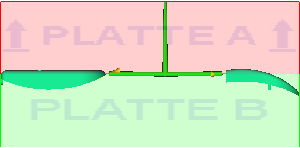

  2. Geben Sie 28 mm im Feld Z-Tiefe der Ebene ein und klicken Sie dann auf Übernehmen, um die Trennebene wie nachfolgend dargestellt zu verschieben.

  3. Klicken Sie auf Schließen, um das Dialogfenster Trennebene festlegen zu verlassen. Wir werden die Standardwerkzeugeigenschaften für dieses Lernprogramm verwenden.
  4. Klicken Sie auf Werkzeuggröße, Registerkarte Geometrie (Registerkarte Geometrie > Gruppe Werkzeug > Werkzeuggröße). Das Dialogfeld Werkzeugeigenschaften wird eingeblendet.
  5. Stellen Sie im Abschnitt Plattendicke die folgenden Werte ein:

    Platte A: 75 mm

    Platte B: 75 mm

  6. Klicken Sie auf OK, um Ihre Änderungen zu übernehmen, und verlassen Sie den Dialog Eigenschaften des Werkzeugs.
  7. Die Trennebene und die Eigenschaften des Werkzeugs wurden nun eingestellt. Sie können nun das Angusssystem für Ihr Werkzeug erstellen. Klicken Sie auf Angusskanal-Assistent, Registerkarte Geometrie (Registerkarte Geometrie > Gruppe Eingusssystem > Angusskanal-Assistent). Der Dialog Angusssystem-Assistent wird eingeblendet.
  8. Nehmen Sie Folgendes im Abschnitt Angussbuchse vor:
    1. Geben Sie -70 im Textfeld X und 45 im Textfeld Y ein, um die Position der Angussbuchse festzulegen.
    2. Klicken Sie auf Durchsuchen rechts neben dem Textfeld Eigenschaften. Das Dialogfeld Definition der Angussbuchse erscheint.
    3. Auswählen
      Angussbuchsentyp: Kalt
      Angussbuchsenform: Rund mit Entformungsschräge
      Startdurchmesser (1): 3
      Enddurchmesser (2): 6
    4. Klicken Sie auf OK, um Ihre Änderungen zu übernehmen, und wechseln Sie zurück zum Dialog Angusssystem-Assistent oder auf Schließen, wenn die Eigenschaften nicht geändert werden müssen.
  9. Nehmen Sie Folgendes im Abschnitt Angusskanäle vor:
    1. Klicken Sie auf Durchsuchen rechts neben dem Textfeld Eigenschaften. Das Dialogfeld Definition des Angusskanals erscheint.
    2. Auswählen
      Angusskanaltyp: Kalt
      Angusskanalform: Rund
      Durchmesser (1): 5
    3. Klicken Sie auf OK, um Ihre Änderungen zu übernehmen, und wechseln Sie zurück zum Dialog Angusssystem-Assistent oder auf Schließen, wenn die Eigenschaften nicht geändert werden müssen.
  10. Nehmen Sie Folgendes im Abschnitt Anschnitte vor:
    1. Klicken Sie auf Durchsuchen rechts neben dem Textfeld Eigenschaften. Das Dialogfeld Definition der Anschnitte erscheint.
    2. Auswählen
      Anschnittart: Kalt
      Anschnittform: Rechteckig
      Breite (1): 3
      Dicke (2): 1
      Ausrichtung: Horizontal nach Länge
      Horizontale Länge: 4
    3. Klicken Sie auf OK, um Ihre Änderungen zu übernehmen, und wechseln Sie zurück zum Dialog Angusssystem-Assistent oder auf Schließen, wenn die Eigenschaften nicht geändert werden müssen.
  11. Wählen Sie im Dialog Angusssystem-Assistent den Punkt Stern im Drop-Down-Menü Anordnung.
  12. Klicken Sie auf OK. Das Angusssystem wird erstellt.

In der nächsten Aufgabe werden Sie Ihr entwickeltes Angusssystem testen.
