Anspritzpunkt festlegen

Bei dieser Aufgabe legen Sie einen Anspritzpunkt am Ende des CAD-Modells fest.

1. Drehen Sie das Formteil auf etwa -135 -145 30, sodass der ViewCube wie in der folgenden Abbildung dargestellt ausgerichtet ist.

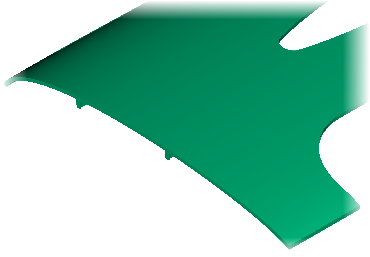

2. Zoomen Sie auf die linke Kante des Formteils, ähnlich wie in der folgenden Abbildung dargestellt.

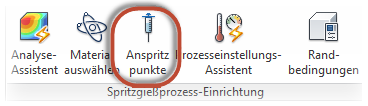

3. Klicken Sie auf Start > Spritzgießprozess-Einrichtung > Anspritzpunkte.



4. Klicken Sie auf die Kante des Formteils nahe der Mitte der Kante.

   Die genaue Position des Anspritzpunkts legen Sie in den nächsten Schritten fest.



5. Klicken Sie mit der rechten Maustaste, und wählen Sie Eigenschaften.

6. Legen Sie für den Wert X 480 mm fest.

7. Legen Sie für den Wert Y 125 mm fest.

8. Legen Sie für den Wert Z 27 mm fest.

9. Klicken Sie auf OK, um die genaue Position festzulegen.

   Anmerkung: Die Koordinaten des Anspritzpunkts sind möglicherweise nicht genau die Werte, die Sie eingegeben haben. Sie sind jedoch der nächstgelegene Punkt auf der Oberfläche des Formteils in Bezug auf die eingegebenen Werte.
