Anschnitt verschieben

Bei dieser Aufgabe verschieben Sie den Anschnitt zur Unterseite des Formteils.

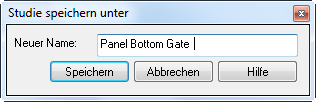

1. Klicken Sie im Schnellzugriffs-Werkzeugkasten auf den NACH-UNTEN-Pfeil neben dem Speichern-Symbol, und wählen Sie Studie speichern unter.



2. Geben Sie Panel Bottom Gate als neuen Namen ein, und klicken Sie auf Speichern.



3. Klicken Sie in der Navigationsleiste auf Auswählen, und klicken Sie auf den gelben Anspritzpunktkegel.

4. Klicken Sie mit der rechten Maustaste, und wählen Sie Eigenschaften.

5. Legen Sie für den Wert X 245 mm fest.

6. Legen Sie für den Wert Y 10.55 mm fest.

7. Legen Sie für den Wert Z 12 mm fest.

8. Klicken Sie auf OK, um als Position die Unterseite des Formteils anzugeben.

   Anmerkung: Sie können den Anspritzpunktkegel auch an die neue Position ziehen. Die die genaue neue Position bekannt ist, wurden die Koordinaten verwendet.

9. Klicken Sie auf Start > Analyse > Analyse starten.

10. Wenn die Analyse abgeschlossen ist, klicken Sie auf Übersicht, um die Übersicht zu schließen.
