Platzierung von Trägerbeschriftungen

Im Abschnitt Platzierung des Werkzeugs Trägerbeschriftungen können Sie festlegen, welche Träger beschriftet werden sollen (entweder alle oder nur die ausgewählten Träger in der Ansicht). Bestehende Beschriftungen werden, wie im Werkzeug Trägerbeschriftungen angegeben, in Revit LT nicht überschrieben.

Um in der aktuellen Datei neue Beschriftungen an Trägern zu platzieren und vorhandene zu entfernen, wählen Sie Bestehende Trägerbeschriftungen und Höhenkoten entfernen. Alle Beschriftungen und Höhenkoten werden von den Trägern entfernt und durch die aktuell im Werkzeug Trägerbeschriftungen angegebenen ersetzt. Bei Deaktivierung werden an Trägern mit vorhandenen Beschriftungen keine Beschriftungen platziert.

Beschriften von Trägern in verknüpften Modellen

Um Träger in verknüpften Modellen zu beschriften, wählen Sie Träger aus verknüpften Dateien einschließen. Beschriftungen, die in der Grundelementdatei an Trägern im verknüpften Modell platziert wurden, können mit dem Werkzeug Trägerbeschriftungen gelöscht werden. Allerdings können Trägerbeschriftungen, die in der verknüpften Datei platziert wurden, nicht gelöscht werden. Wenn Sie Bestehende Trägerbeschriftungen und Höhenkoten entfernen wählen und sich Beschriftungen aus verknüpften Dateien an den Trägern befinden, wird ein Dialogfeld angezeigt. Sie haben folgende Möglichkeiten:

• Beschriftungen an allen Träger platzieren:

  Träger, die bereits in verknüpften Modellen beschriftet sind, zeigen die neuen Beschriftungen und die Beschriftungen aus der verknüpften Datei an.

• Beschriftungen nur an Trägern in der Grundelementdatei platzieren:

  Träger im verknüpften Modell zeigen die Beschriftungen in der verknüpften Datei an und keine neuen Beschriftungen.

Platzierungseinstellungen

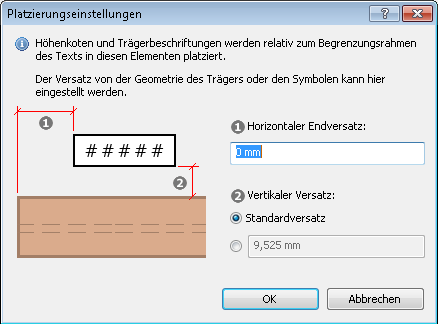

Klicken Sie auf die Schaltfläche Einstellungen, um das Dialogfeld Platzierungseinstellungen zu öffnen, und legen Sie den gewünschten Versatz der Beschriftungen und Höhenkoten von den Trägern fest.

Mit den Einstellungen Horizontaler Endversatz und Vertikaler Versatz ändern Sie den Abstand von Beschriftungen und Höhenkoten von ihren Verbindungspunkten (siehe Familien für Skelettbaubeschriftung) um den angegebenen Betrag. Dieser entspricht dem Maßstab der Zeichnung. In der Standardeinstellung beträgt er 0'' in horizontaler und 3/8'' in vertikaler Richtung.
