Zwischendeckenplatten

Um eine tragende Geschossdecke an Stützenpositionen zu verstärken, können Sie Zwischendeckenplatten hinzufügen. Dazu skizzieren Sie eine zweite, kleinere tragende Geschossdecke.

1. Öffnen Sie eine Draufsicht mit einer tragenden Geschossdecke über einer Stütze.

2. Klicken Sie in der Multifunktionsleiste auf Tragende Geschossdecke.

   Wo befindet sich diese Funktion?

   • Registerkarte Ingenieurbau Gruppe Ingenieurbau Dropdown-Liste Geschossdecke Geschossdecke: tragend
   • Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Geschossdecke Geschossdecke: tragend

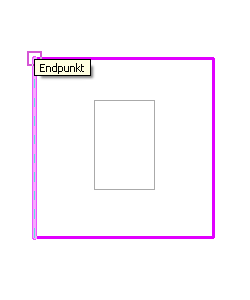

3. Klicken Sie auf Registerkarte Ändern | Begrenzung für Geschossdecke erstellen Gruppe Zeichnen Begrenzungslinie, und skizzieren Sie mithilfe der Skizzierwerkzeuge eine Zwischendeckenplatte (siehe GUID-83EAC46D-EF41-484A-8EBC-ADB8C41DECF3.htm#WSAD9B9E21C4998E1D125B27CFC55C0E72F-7931). Die Skizze muss eine geschlossene Schleife oder Auflagerbedingung bilden.

4. Klicken Sie anschließend auf Registerkarte Ändern | Begrenzung für Geschossdecke erstellen Gruppe Modus Bearbeitungsmodus beenden.

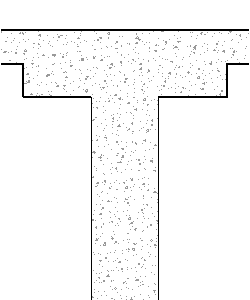

5. Zeigen Sie die Zwischendeckenplatte in einer Ansicht oder einer Querschnittansicht an.
6. Wählen Sie die neue Zwischendeckenplatte aus.
7. Klicken Sie mit der rechten Maustaste auf die neue Zwischendeckenplatte, und wählen Sie Eigenschaften aus.
8. Passen Sie auf der Eigenschaftenpalette die Abhängigkeitsparameter der Zwischendeckenplatte so an, dass sie sich auf der richtigen Höhe im Modell befindet.

9. Klicken Sie auf Anwenden.

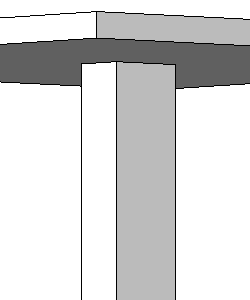

10. Verbinden Sie die Geometrie der Elemente, falls erforderlich. Weitere Informationen finden Sie unter Verbinden von Geometrien.
