- Zeichnen Sie eine mehrschalige Wand, und fügen Sie ein Element in die Wand ein.
- Klicken Sie in der Kontrolleiste für Ansichten auf
(Detaillierungsgrad)
Fein, sodass Sie die Layer der Wand ansehen können. - Wählen Sie die Wand aus, und klicken Sie in der Eigenschaftenpalette auf
(Typ bearbeiten). - Wählen Sie für Abschluss an Öffnungen auf Beide.
- Klicken Sie auf OK.
- Klicken Sie auf Registerkarte Beschriften Bemaßung
(Ausgerichtet). - Wählen Sie in der Optionsleiste die Option Kanten - tragende Schicht.
- Wählen Sie die Außenbegrenzung des Kerns als Referenz für die Bemaßung.

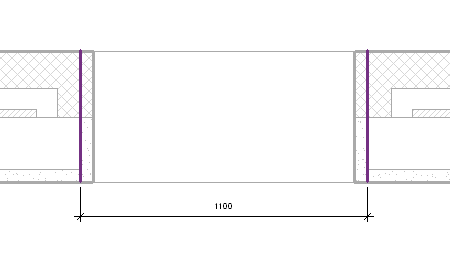

Bemaßungsreferenzen für senkrecht eingefügtes Element

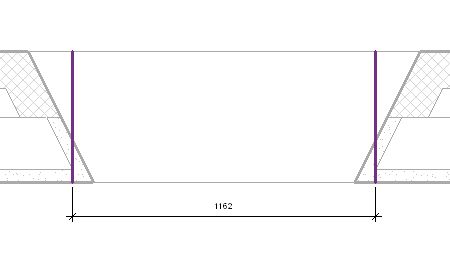

Bemaßungsreferenzen für ein nicht senkrecht eingefügtes Element
