Erstellen einer Detailausschnittsbeschriftungsfamilie

Die Detailausschnittsbeschriftung ist das Symbol, mit dem ein Beschriftungsblock in einer übergeordneten Ansicht gekennzeichnet wird. Sie können eine Detailausschnittsbeschriftungsfamilie erstellen, um ein gewünschtes Format oder bestimmte Informationen anzugeben.

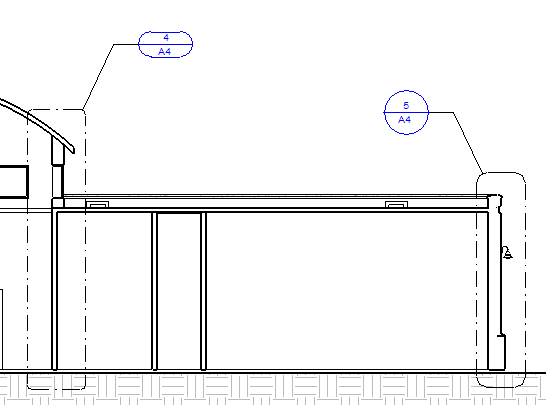

Verschiedene Detailausschnittsbeschriftungen

So erstellen Sie eine Detailausschnittsbeschriftungsfamilie

1. Klicken Sie auf Neu Beschriftungssymbol.
2. Wählen Sie im Dialogfeld Öffnen Detailausschnittsbeschriftung.rft oder M_Detailausschnittsbeschriftung.rft.
3. Klicken Sie auf Registerkarte Erstellen Gruppe Detail (Linie), und skizzieren Sie die Form der Detailausschnittsbeschriftung.

   Weitere Informationen finden Sie unter Skizzieren von Elementen.

4. Klicken Sie gegebenenfalls auf (Text), um der Detailausschnittsbeschriftung Text hinzuzufügen.

   Dieser Text bleibt für alle Detailausschnitte, die auf diese Familie zurückgreifen, gleich.

5. Fügen Sie der Detailausschnittsbeschriftung Beschriftungen hinzu.

   Eine Beschriftung ist ein Variablenfeld, das in der Detailausschnittsbeschriftung angezeigt wird. Beispiel: Die Standarddetailausschnittsbeschriftung enthält eine Detailnummer und eine Plannummer. Wenn Sie die Detailausschnittsansicht auf einem Plan platzieren, wird die Detailausschnittsbeschriftung in der übergeordneten Ansicht mit der Detailnummer und der Plannummer des Detailausschnitts aktualisiert.

   Um der Detailausschnittsbeschriftung eine Beschriftung hinzuzufügen, gehen Sie wie folgt vor:

   1. Klicken Sie auf Registerkarte Erstellen Gruppe Text (Beschriftung).
   2. Bewegen Sie die Maus zum Zeichenbereich, und klicken Sie dort, wo die Informationen in der Detailausschnittsbeschriftung angezeigt werden sollen.
   3. Wählen Sie im Dialogfeld Beschriftung bearbeiten unter Kategorieparameter das Feld, das in der Detailausschnittsbeschriftung platziert werden soll.
   4. Klicken Sie auf (Parameter zu Beschriftung hinzufügen).
   5. Klicken Sie auf OK.
6. Wenn gewünscht, fügen Sie der Detailausschnittsbeschriftung Schraffuren, Maskierungen oder sonstige Details hinzu.
7. Klicken Sie im Schnellzugriff-Werkzeugkasten auf (Speichern), und geben Sie einen Namen und einen Speicherort für die neue Detailausschnittsbeschriftungsfamilie an.
8. Um die Detailausschnittsbeschriftungsfamilie in geöffnete Projekte zu laden, klicken Sie auf (In Projekt laden).
