Hinzufügen von Dachrinnen

  1. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Dach (Dach: Dachrinne).
  2. Heben Sie die horizontalen Kanten der Dächer, Untersichten oder anderer Abschlüsse oder die entsprechenden Modelllinien hervor, und klicken Sie, um die Dachrinne zu platzieren. Lesen Sie in der Statusleiste Informationen über gültige Referenzen.

    Wenn Sie auf Kanten klicken, behandelt Revit LT diese als fortlaufende Dachrinne.

  3. Klicken Sie auf Registerkarte Ändern | Platzieren Dachrinne Gruppe Platzierung (Dachrinne neu erstellen), um die Bearbeitung der aktuellen Dachrinne abzuschließen und mit der Erstellung einer neuen zu beginnen.
  4. Bewegen Sie den Mauszeiger an eine neue Kante, und klicken Sie, um sie zu platzieren.
  5. Wenn Sie die Platzierung von Dachrinnen beenden möchten, klicken Sie in einen leeren Bereich der Ansicht.

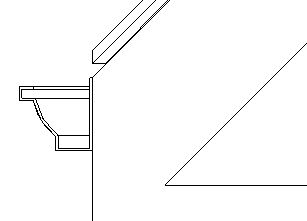

    Dachrinne im Schnitt
