Es gibt in Revit LT mehrere Optionen zum Skizzieren von Bögen:
- Anfang-Ende-Radius-Bogen
Um einen Anfang-Ende-Radius-Bogen zu definieren, zeichnen Sie zuerst die Sehne, die die beiden Enden des Bogens verbindet , und geben dann mithilfe des dritten Punkts den Winkel oder Radius an.

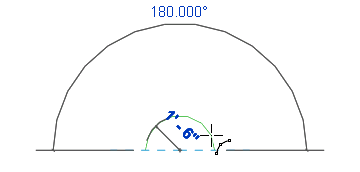

- Bogen durch Mittel- und Endpunkte
Um einen Bogen durch Mittel- und Endpunkte zu erstellen, geben Sie zuerst den Radius des Bogens und dann seinen Winkel an. Es ist nicht möglich, mithilfe dieses Verfahrens einen Bogen mit mehr als 180 Grad zu zeichnen. Sie können jedoch den fertig gezeichneten Bogen ändern.

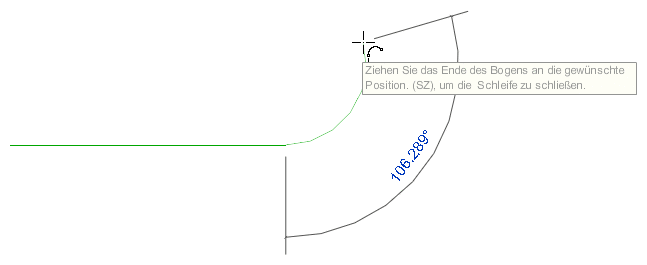

- Tangente-Endpunkt-Bogen
Es ist möglich, Tangentenbogen von den Endpunkten vorhandener Wände oder Linien aus zu erstellen.

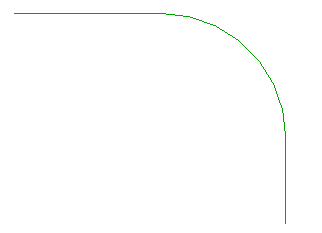

- Abrundungsbogen
Verwenden Sie Abrundungsbogen, wenn Ecken abgerundet werden müssen.
Weitere Informationen zu Abhängigkeiten von Bogenskizzen finden Sie unter GUID-ED1582A8-E1A3-4561-AD8D-50DAC39F43F6.htm#WS1A9193826455F5FF662FFB11407B58D52A25.
