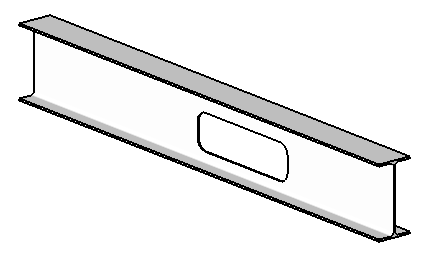

Mithilfe des Werkzeugs Öffnung über Fläche können Sie Öffnungen in Tragwerkselemente schneiden. Weitere Informationen erhalten Sie unter GUID-74E575CA-0140-4C5B-B908-4822BBF95857.htm#WSFACF1429558A55DE15792A01024A526BB7-7162.
- Träger
- Stützen
- Streben
Öffnungen können in die folgenden Tragwerkselemente geschnitten werden:
Das folgende Verhalten tritt bei allen Tragwerkselementen auf:
- Trägeröffnungen werden durch Flächen gelegt, die vertikal oder horizontal entlang der Haupt- oder Nebenachse des Trägers (meist vertikal oder horizontal) stehen.
- Trägeröffnungen werden durch das gesamte Element geschnitten. (Es ist z. B. nicht möglich, nur eine Fläche eines Trägers mit weitem Flansch zu schneiden.)
- Neben den Trägern, Streben und Stützen werden zwei lotrechte Ebenen für Öffnungen bereitgestellt. Diese Ebenen sind an den Haupt- und Nebenachsen der Tragwerkselemente ausgerichtet.
So schneiden Sie eine Öffnung in ein Tragwerkselement
- Klicken Sie in der Multifunktionsleiste auf Öffnung über Fläche.
- Registerkarte Architektur
Gruppe Öffnung
Öffnung über Fläche
Wo befindet sich diese Funktion?
- Registerkarte Architektur
- Wählen Sie die gewünschte Ebene des Elements, dem Sie eine Öffnung hinzufügen möchten.

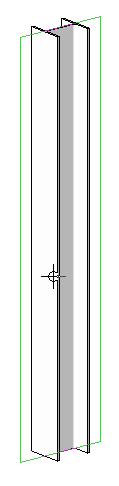

Wählen der Ebene an der Stütze
- Skizzieren Sie mithilfe der Skizzierwerkzeuge in der Gruppe Zeichnen die Öffnung im Tragwerkselement.

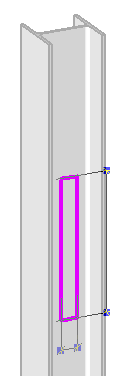

Skizzieren der Öffnung
Wenn Sie zum Skizzieren einer Öffnung in einem Tragwerkselement die Option Rechteck verwenden, können Sie einen Radius angeben. Dies ermöglicht es, Rechtecke mit Abrundungen zu zeichnen. Auf diese Weise vermeiden Sie scharfe Ecken an der Öffnung, die unnötige Belasungen verursachen können.

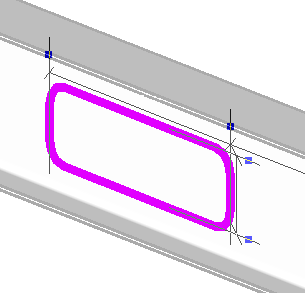

Trägeröffnung mit Radius
Weitere Informationen erhalten Sie unter GUID-83EAC46D-EF41-484A-8EBC-ADB8C41DECF3.htm#WSAD9B9E21C4998E1D125B27CFC55C0E72F-7931.
- Klicken Sie in der Multifunktionsleiste auf Gruppe Modus Bearbeitungsmodus beenden.
Fertige Skizze
