Mithilfe des Werkzeugs Öffnung können Sie Öffnungen in Wände, Geschossdecken, Decken, Dächer, Träger, Streben und Stützen schneiden.
- Bei Geschossdecken, Decken und Dächern können Sie festlegen, ob die Öffnung vertikal oder lotrecht zur Oberfläche geschnitten werden soll. Mithilfe der Zeichenwerkzeuge können Sie auch komplexe Formen skizzieren.
- Bei Wänden ist es möglich, rechteckige Öffnungen sowohl in gerade als auch in gebogene Wände zu schneiden. (Für Wände können Sie nur rechteckige Öffnungen erstellen; runde Formen oder Polygone sind nicht möglich.)
Informationen zum Schneiden von Öffnungen in Träger, Streben und Stützen finden Sie unter Öffnungen in Tragwerkselementen.
Sie können auch Öffnungen in tragende Geschossdecken und Dachterrassen schneiden. Weitere Informationen erhalten Sie unter Öffnungen in tragenden Geschossdecken.
Beim Erstellen einer Familie können Sie eine Öffnung in der Familiengeometrie skizzieren.

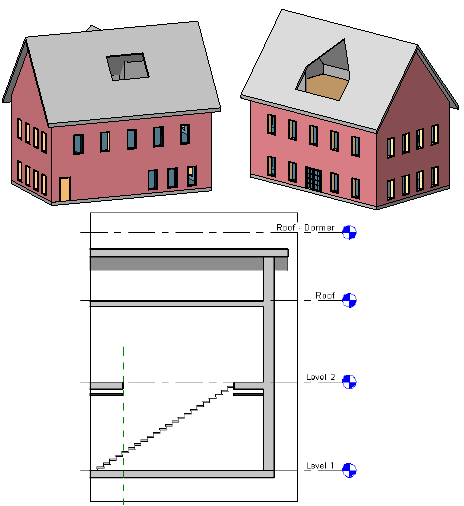

Beispiele: Dachöffnung, Gaubenöffnung, durch Geschossdecke und Decke geschnittene Öffnung für Treppenhaus
