Um eine geneigte Oberfläche zu erstellen, bearbeiten Sie die Begrenzung des Elements in einer Draufsicht oder 3D-Ansicht. Sie haben folgende Möglichkeiten:
- Neigungspfeil: Zeichnen Sie einen Neigungspfeil auf das Element. Um die Neigung genauer zu definieren, verwenden Sie die Eigenschaften des Neigungspfeils.
- Begrenzungslinieneigenschaften: definieren die Neigung der Oberfläche durch Ändern der Eigenschaften der Begrenzungslinien.

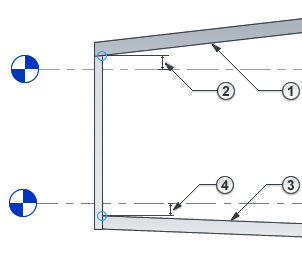

Messung der Eigenschaften von Neigungen
Eigenschaften für Neigungen werden je nach Art des Elements von dessen unterer oder oberer Fläche aus gemessen:
- Bei Dächern, Decken und Untersichten werden Eigenschaften für die Neigung von der unteren Fläche aus gemessen.
So legen Sie z. B. mit Höhenversatz von Ebene den Abstand zwischen der Ebene und der unteren Fläche eines Dachs fest.
- Für Sohlen, Geschossdecken und tragende Geschossdecken werden neigungsabhängige Eigenschaften von der oberen Fläche aus gemessen.
So legen Sie z. B. mit Höhenversatz von Ebene den Abstand zwischen der Ebene und der oberen Fläche einer Geschossdecke fest.
Modellieren mehrerer Neigungen
Mit Ausnahme von Dächern können Elemente nur in eine Richtung geneigt sein. Um eine Fläche mit mehreren Neigungen zu erstellen, müssen Sie mehrere Elemente jeweils mit eigener Neigung erstellen. Anschließend richten Sie diese Elemente aus und sperren die Ausrichtung.
Beispiel

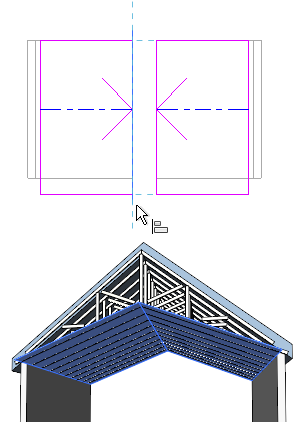

Die folgenden Abbildungen zeigen eine Kathedralendecke, die aus zwei Oberflächen mit jeweils einer eigenen Neigung bestehen.
