Das Werkzeug Neigungspfeil erstellt geneigte Oberflächen. Sie können einen Neigungspfeil für die folgenden Elemente verwenden:
- Dächer
- Untersichten
- Geschossdecken
- Tragende Geschossdecken
- Sohlen
- Decken

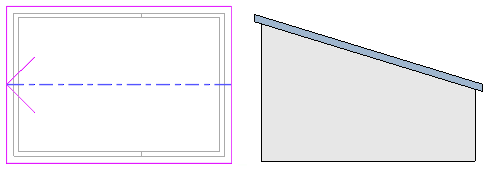

Um beispielsweise ein flach abfallendes Dach zu erstellen, zeichnen Sie einen Neigungspfeil von der tiefer liegenden Kante der der Dachbegrenzung zur höher liegenden.
Wenn Sie einen Neigungspfeil zeichnen, können Sie Eigenschaftswerte für die Höhe an der Spitze und am Ende oder einen Neigungswert festlegen. Das Ende des Neigungspfeils muss auf einer der skizzierten Linien liegen, die die Begrenzung definieren. Die skizzierte Linie, die das Pfeilende enthält, darf nicht neigungsbestimmend sein, denn dadurch würden zwei miteinander in Konflikt stehende Neigungen für dasselbe Segment definiert werden. Dies gilt nicht, wenn sich der Neigungspfeil auf einem Scheitelpunkt befindet.

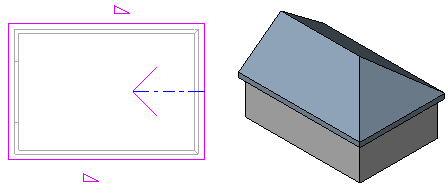

Das folgende Beispiel zeigt die Schmalseite eines Walmdachs. Die Eigenschaften des Neigungspfeils sind wie folgt definiert:Angeben = Neigung, Versatz Neigungsanfang = 4' 0" und Neigung = 9" /12".
Verwendungszweck für Neigungspfeile
Verwenden Sie Neigungspfeile in den folgenden Fällen:
- Sie möchten die Neigung in einer Draufsicht zeichnen .
- Sie kennen die Höhe am oberen und unteren Ende der Ebene des Elements, nicht jedoch den Neigungswinkel. Beispiel: Mithilfe von Neigungspfeilen könnten Sie ein Flachdach so anpassen, dass es am Abflusspunkt eine bestimmte Höhe erreicht.
- Die Neigung wird diagonal über die Oberfläche oder nicht im rechten Winkel zu einer Kante definiert.
- Die Neigung beginnt und endet an untypischen Stellen auf der Oberfläche.
- Sie möchten eine Gaube erstellen.
