Streben sind diagonale Elemente, die mit Trägern und Stützen verbunden werden. Das Erstellen von Streben entspricht dem Erstellen von Trägern: Lassen Sie den Mauszeiger von einem anderen tragenden Element fangen, und legen Sie durch Klicken den Startpunkt fest; bewegen Sie anschließend den Mauszeiger auf ein anderes tragendes Element, lassen Sie ihn fangen, und legen Sie durch Klicken den Endpunkt fest. Beispielsweise können Streben zwischen einer Stütze und einem Träger eingesetzt werden.
Streben werden mit Trägern und Stützen verbunden und den Änderungen am Gebäudeentwurf entsprechend parametrisch angepasst. Bei der Verbindung mit Träger können Sie die Art der Verbindung festlegen: Entfernung oder Verhältnis. Sie können außerdem bestimmen, auf welches Ende des referenzierten Elements sich der Wert für die Entfernung bzw. das Verhältnis beziehen soll. Ist das Ende mit einer Stütze oder einer Wand verbunden, können Sie die Ebene und den Abstand für die Höhe dieses Punkts festlegen.
Sie können Streben kopieren, verschieben, spiegeln, drehen und in Reihen anordnen und dabei aus der vertikalen Ebene, in der sie erstellt wurden, herausverlagern. Dies ist in Draufsichten und 3D-Ansichten möglich.

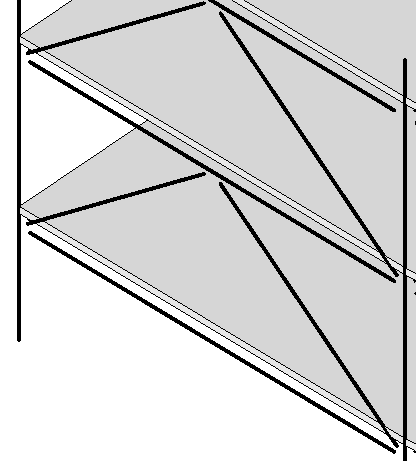

Typische Strebe
