Hinzufügen von Tragwerksstützen innerhalb nichttragender Stützen

1. Klicken Sie in der Multifunktionsleiste auf Tragwerksstütze.

   Wo befindet sich diese Funktion?

   • Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Stütze Tragwerksstütze
   • Registerkarte Ingenieurbau Gruppe Ingenieurbau Stütze
2. Wählen Sie auf der Eigenschaftenpalette aus der Dropdown-Liste der Typenwahl einen Stützentyp aus.
3. Klicken Sie auf Registerkarte Ändern | Platzieren Tragwerksstütze Gruppe Mehrere An Stützen.
4. Wählen Sie einzelne nichttragende Stützen aus, oder ziehen Sie einen Auswahlrahmen in der Ansicht, um mehrere Stützen gleichzeitig auszuwählen.

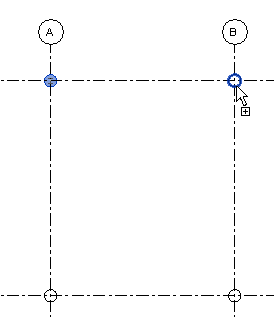

   Auswählen einer einzelnen nichttragenden Stütze

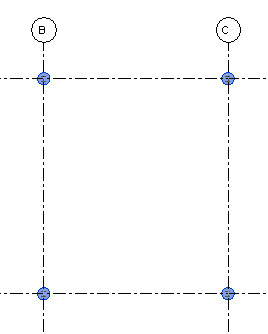

   Auswählen mehrerer nichttragender Stützen

   Die Stützen werden von den Mittelpunkten der nichttragenden Stützen gefangen. Weitere Informationen zum Erstellen von Auswahlrahmen finden Sie unter Auswählen von Elementen.

5. Klicken Sie auf Registerkarte Ändern | Platzieren Tragwerksstütze > An nichttragenden Stützen Gruppe Mehrere Fertig stellen.
   Anmerkung: Sie können festlegen, wie eine Stützenfamilie in den Draufsichten eines Projekts angezeigt werden soll. Wählen Sie im Familieneditor die Option Familie mit Schnitten in Draufsichten anzeigen, wenn die Stützendarstellung trotz der Schnittebene für diese Draufsicht des Projekts einheitlich bleiben soll. Weitere Informationen finden Sie unter Angeben, wie eine Tragwerksstütze in einem Grundriss angezeigt wird.
