Erstellen einer Dachneigung über die Eigenschaft Bestimmt Neigung

Durch Anwenden der Eigenschaft Bestimmt Neigung auf die Linien einer Dachbegrenzung, können Sie verschiedene Arten von Dachlinien erstellen.

  1. Im Skizziermodus wählen Sie eine Dachbegrenzungslinie, welche die Neigung definiert (angegeben durch ).
  2. Wählen Sie in der Eigenschaftenpalette die Option Bestimmt Neigung, oder deaktivieren Sie sie.
  3. Um eine Dachneigung zu bestimmen, wählen Sie eine neigungsbestimmende Begrenzungslinie, klicken Sie auf die numerische Neigungsdefinition im Zeichenbereich, und geben Sie einen Wert für die Neigung ein.

    Sie können das Format der Eigenschaft Neigung im Dialogfeld Projekteinheiten bestimmen.

Beispiele

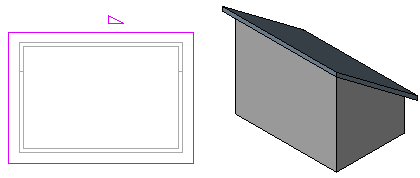

Eine geneigte Linie bildet ein flaches Dach

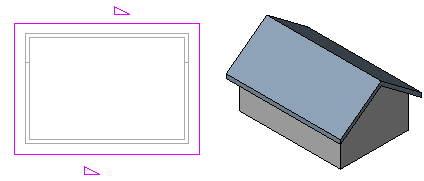

Zwei gegenüberliegende geneigte Linien bilden einen Giebel

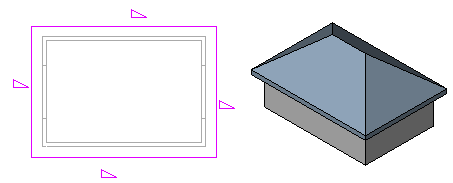

Drei oder vier geneigte Linien bilden ein Walmdach

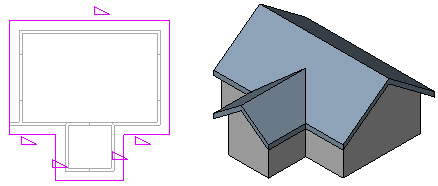

Mit anderen Dachgrundflächen und geneigten Linien erzielen Sie unterschiedliche Ergebnisse
