Anwenden von Konsolen beim Erstellen einer tragenden Geschossdecke

1. Öffnen Sie eine Draufsicht, in der die Träger oder der Erker, die die tragende Geschossdecke stützen, angezeigt werden.
2. Klicken Sie in der Multifunktionsleiste auf Tragende Geschossdecke.

   Wo befindet sich diese Funktion?

   • Registerkarte Ingenieurbau Gruppe Ingenieurbau Dropdown-Liste Geschossdecke Geschossdecke: tragend
   • Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Geschossdecke Geschossdecke: tragend
3. Klicken Sie auf Registerkarte Ändern | Begrenzung für Geschossdecke erstellen Gruppe Zeichnen Begrenzungslinie, und klicken Sie auf (Tragende Bauteile wählen).
4. Geben Sie auf der Eigenschaftenpalette unter Sonstige die Versatzwerte sowohl für die Beton- als auch für die Stahlkonsole ein.
5. Klicken Sie auf Anwenden.
6. Wählen Sie die Träger, die die tragende Geschossdecke tragen sollen.
7. Klicken Sie auf Registerkarte Ändern | Erstellen Begrenzung für Geschossdecke Gruppe Modus Bearbeitungsmodus beenden.

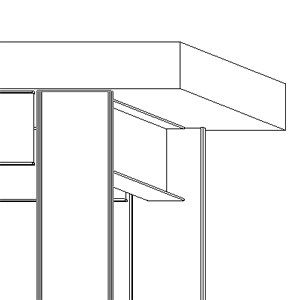

Anmerkung: Der Konsolenversatz wird relativ zur Richtung in der die Plattenkante erstellt wurde, angewendet. Dies gilt, wenn die tragende Geschossdecke durch Zeichnen von Linien oder mithilfe der Optionen Tragende Bauteile wählen oder Wände auswählen erstellt wird. In Fällen, in denen sich die Konsole innerhalb der tragenden Geschossdecke zu befinden scheint, wechseln Sie in den Skizziermodus, wählen die Kante aus und geben negative Zahlen als Kragwerte ein.
