Träger

Träger sind Tragwerkselemente, die zum Tragen von Lasten eingesetzt werden. Die einzelnen Trägerelemente werden durch die Typeneigenschaften der jeweiligen Trägerfamilie definiert. Durch Bearbeiten verschiedener Exemplareigenschaften können Sie außerdem die Funktion des betreffenden Trägers bestimmen.

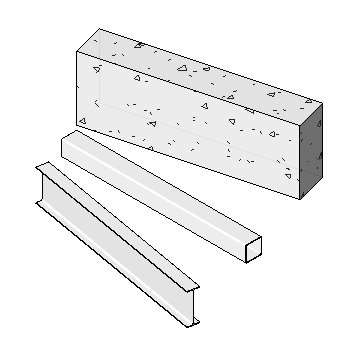

Beispiel für Träger

Sie können Träger mit beliebigen tragenden Elementen im Projekt verbinden, beispielsweise mit tragenden Wänden. Die Träger werden mit tragenden Wänden verbunden, wenn für die Wandeigenschaft Tragwerksverwendung die Option Tragend oder Mehrere Tragwerksfunktionen festlegt wurde.

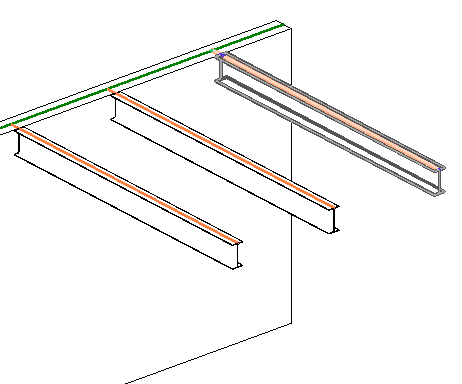

Mit tragenden Wänden verbundene Träger

So zeichnen Sie Träger zwischen zwei Punkten

1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Ingenieurbau Träger.
2. Klicken Sie in den Zeichenbereich, um den Anfangspunkt festzulegen.
3. Skizzieren Sie den Träger, indem Sie den Mauszeiger an den vorgesehenen Endpunkt ziehen.
4. Klicken Sie, um den Endpunkt festzulegen.

Sie haben auch die Möglichkeit, mithilfe des Rasterwerkzeugs ausgewählten Rastern mehrere Träger hinzuzufügen, vorausgesetzt, es sind auch Stützen auf der aktuellen Ebene vorhanden.

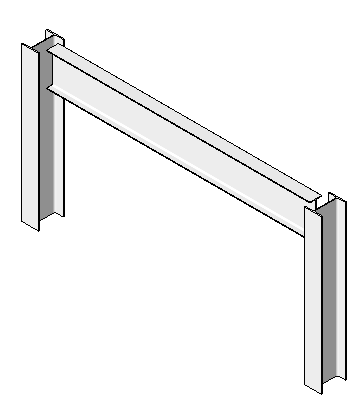

Träger zwischen Punkten

So zeichnen Sie einen Träger mit einer bestimmten Länge

1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Ingenieurbau Träger.
2. Klicken Sie in den Zeichenbereich, um den Anfangspunkt festzulegen.
3. Skizzieren Sie den Träger, indem Sie den Mauszeiger auf den vorgesehenen Endpunkt zu ziehen.
4. Geben Sie die Länge ein. Ein Textfeld mit Ihrer Eingabe wird angezeigt.
5. Klicken Sie, um den Endpunkt festzulegen.

Verwenden Sie das Rasterwerkzeug, um ausgewählten Rastern mehrere Träger hinzuzufügen, vorausgesetzt, es sind auch Stützen auf der aktuellen Ebene vorhanden.

Trägerlänge eingeben

Sie sollten Träger erst hinzufügen, nachdem Sie ein Raster erstellt haben, da Träger von Rastern gefangen werden. Um ein Raster hinzuzufügen, klicken Sie auf Registerkarte Ingenieurbau Gruppe Bezug Raster. Träger können jedoch auch ohne Raster hinzugefügt werden.

Träger können mittels einer der folgenden Methoden hinzugefügt werden:

• Skizzieren einzelner Träger.
• Auswählen von Rasterlinien zwischen tragenden Elementen.
• Erstellen einer Kette von Trägern.
