Verbinden paralleler Wände

Revit LT erstellt automatisch Verbindungen zwischen sich schneidenden Wänden. Gehen Sie wie folgt vor, um die Geometrie nah beieinanderliegender paralleler Wände zu verbinden.

1. Platzieren Sie die Wände in einer Draufsicht, wobei sie höchstens 15 cm voneinander entfernt sein dürfen.
2. Klicken Sie auf Registerkarte Ändern Gruppe Geometrie Dropdown-Liste Verbinden Geometrie verbinden.
3. Wählen Sie die zu verbindenden Wände aus.

   Wenn eine Wand über eine Einfügung (z. B. ein Fenster) verfügt, schneidet das eingefügte Element die verbundene Wand. Wenn das eingefügte Element von einer Geometrie, wie etwa einem Rahmen, umgeben ist, wird diese Geometrie nicht auf der verbundenen Wand angezeigt.

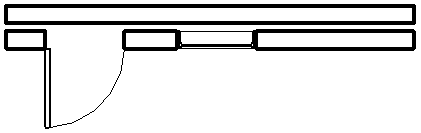

   Parallele Wände vor Verbinden der Geometrie

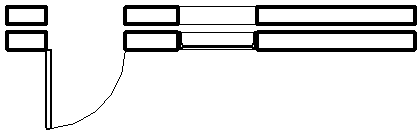

   Parallele Wände nach Verbinden der Geometrie
