Wenn sich zwei Wände überschneiden, erstellt Revit LT standardmäßig eine Stumpfverbindung und bereinigt die Anzeige in der Draufsicht, um sichtbare Kanten zwischen den verbundenen Wänden und den entsprechenden Bauteil-Layern zu entfernen.

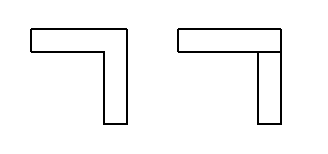

Stumpfverbindung mit und ohne Bereinigung bei grobem Detaillierungsgrad
Stumpfverbindung mit und ohne Bereinigung mit feinem Detaillierungsgrad
Sie können die Anzeige einer Verbindung in einer Draufsicht ändern, indem Sie eine andere Verbindungsoption als Stumpf (Gehrung oder Winklig) wählen, oder durch Angabe einer anderen Reihenfolge, in der die Wände stumpf oder rechtwinklig zueinander angeordnet werden. Eine detaillierte Anleitung finden Sie unter Ändern der Konfiguration in Wandverbindungen.
Sie können auch angeben, ob die Verbindung bereinigt wird, nicht bereinigt wird oder gemäß der Standardeinstellung für die Ansicht bereinigt wird. Weitere Informationen finden Sie unter Festlegen von Optionen für das Bereinigen von Wandverbindungen.
