Typeneigenschaften von Auflagerbauteilen

Auflagertypen

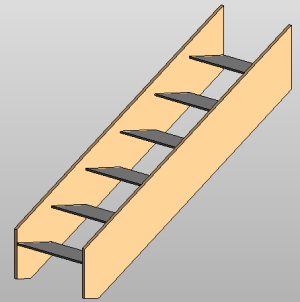

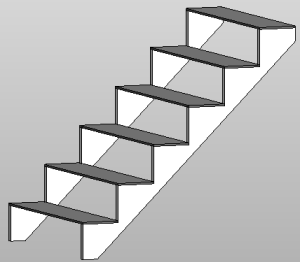

Typen von Auflagerbauteilen stehen in zwei vordefinierten Systemfamilien zur Verfügung:

Typeneigenschaften

Name Beschreibung
Materialien und Oberflächen
Material Klicken Sie auf den Wert, und klicken Sie dann auf die Schaltfläche Durchsuchen, um das Dialogfeld Materialien zu öffnen. Weitere Informationen finden Sie unter Materialien.
Bemaßungen
Schnittprofil Gibt das Profil des Auflagers in Schnittansichten an. Die Vorgabe ist Rechteck.

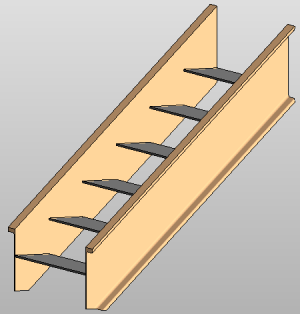

Schnittprofil umkehren Mithilfe dieser Option können Sie die Form des Profils für das Auflager umkehren. Diese Option ist hilfreich, wenn Sie eine Schnittprofilform wie z. B. einen C-Träger verwenden und seine Ausrichtung umkehren müssen.
Konstruktionstiefe an Lauf Gibt die Tiefe des Bereichs an, in dem das Auflager sich durchgehend mit dem Treppenlauf überlappt. Diese Tiefe wird lotrecht zum Auflager gemessen.

Die Angabe für B in den folgenden Abbildungen verdeutlicht dies:

Konstruktionstiefe an Podest Gibt den Abstand zwischen der unteren Fläche des Podestauftritts und der unteren Fläche des Auflagers an.
Gesamttiefe Gibt die Gesamttiefe des Auflagers an. Diese Tiefe wird lotrecht zum Auflager gemessen.

Die Angabe für A in den folgenden Abbildungen verdeutlicht dies:

Breite Gibt die Breite oder Dicke des Auflagers an.
ID-Daten
Definitionen der ID-Daten finden Sie unter Typeneigenschaften von Treppenbauteilen.
