Sie können einem Plan eine oder mehrere Ansichten eines Gebäudes hinzufügen: Grundrisse, Lagepläne, Deckenpläne, Ansichten, 3D-Ansichten, Schnitte, Detailansichten, Zeichenansichten und gerenderte Ansichten. Jede Ansicht kann in nur einen Plan eingefügt werden. Wenn Sie eine bestimmte Ansicht mehreren Plänen in einem Projekt hinzufügen möchten, erstellen Sie Duplikate der Ansicht und fügen jedes Exemplar in einen anderen Plan ein.
Anmerkung: Den Plänen können auch Legenden und Bauteillisten (darunter Ansichts- und Planlisten) hinzugefügt werden. Legenden und Bauteillisten können in mehrere Pläne eingefügt werden. Weitere Informationen finden Sie unter Hinzufügen einer Bauteilliste zu einem Plan.
So fügen Sie einem Plan Ansichten hinzu
- Öffnen Sie den Plan.
- Fügen Sie dem Plan Ansichten hinzu. Dazu haben Sie folgende Möglichkeiten:
- Erweitern Sie im Projektbrowser die Liste der Ansichten, suchen Sie die gewünschte Ansicht, und ziehen Sie sie in den Plan.
- Klicken Sie auf Registerkarte Ansicht
Gruppe Planzusammenstellung
(Ansicht platzieren). Wählen Sie im Dialogfeld Ansichten eine Ansicht, und klicken Sie auf Ansicht zu Plan hinzufügen.

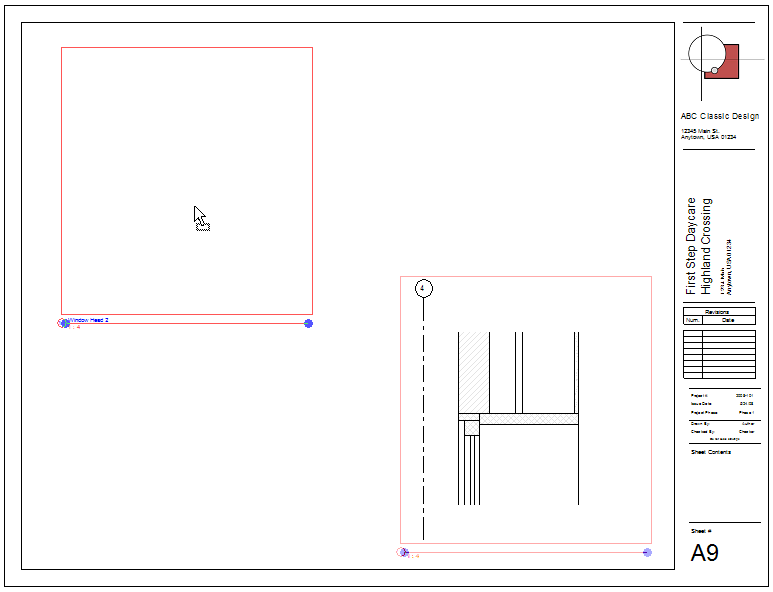

- Wenn Sie den Mauszeiger im Zeichenbereich über den Plan ziehen, wird ein Ansichtsfenster für die ausgewählte Ansicht angezeigt und bewegt sich mit dem Mauszeiger. Klicken Sie auf die gewünschte Stelle, um das Ansichtsfenster zu platzieren. Verwenden Sie Ausrichten von Ansichten in Plänen, um eine genaue Platzierung auf den Plänen zu gewährleisten.
- Fügen Sie gegebenenfalls weitere Ansichten zum Plan hinzu, wie in den Schritten 2 und 3 beschrieben.
- Sie können einzelne Ansichten in einem Plan bei Bedarf ändern:
- Um den im Plan angezeigten Ansichtstitel zu ändern, doppelklicken Sie auf den Titel und bearbeiten ihn. Weitere Informationen finden Sie unter Ansichtstitel auf Plänen.
- Um die Ansicht an eine andere Stelle des Plans zu verschieben, wählen Sie ihr Ansichtsfenster aus und ziehen es. Sie können die Ansichten zur genauen Platzierung auf die Rasterlinien ausrichten. Weitere Informationen finden Sie unter Ausrichten von Ansichten in Plänen.
Beispiel
- Ändern Sie den Maßstab der Ansicht.
- Fügen Sie der Ansicht Bemaßungen hinzu.
- Fügen Sie der Ansicht Notizen hinzu.
- Schwenken Sie die Ansicht.
An diesem Punkt können Sie die folgenden Informationen eingeben (siehe Ändern von Ansichten in Plänen):
