Manuelle Anpassung des Berechnungsmodells

Einige Tragwerkskonfigurationen sind nicht für eine direkte Integration in Analyse- und Entwurfssoftware geeignet. Vor der Eingabe des Tragwerksmodells in Analyse- und Entwurfssoftware sind Anpassungen erforderlich. Aus diesem Grund kann auch die Geometrie des Berechnungsmodells des Tragwerkselements in Bezug auf die Elemente, mit denen es verbunden ist, angepasst werden.

Anpassen des Berechnungsmodells

Klicken Sie auf Registerkarte Berechnung Gruppe Werkzeuge für Berechnungsmodell Berechnungsmodell anpassen, um das Berechnungsmodell manuell anzupassen. Im Zeichenbereich wird ein Bearbeitungsmodus angezeigt, in dem Elemente, die keine Berechnungsmodellelemente sind, ausgegraut sind. Sie können jetzt lineare und Oberflächenelemente des Berechnungsmodells direkt bearbeiten.

Lineare Berechnungsmodellelemente

Lineare Berechnungsmodellelemente können mithilfe der analytischen Knoten an beiden Enden bearbeitet werden.

Klicken Sie auf einen Knoten, um ein 3D-Steuerelement anzuzeigen und das Ende des Modells im lokalen Koordinatensystem zu verschieben.

Drücken Sie die Leertaste, um das Steuerelement in das globale Koordinatensystem umzuschalten.

Um analytische Knoten zu verschieben und anzupassen, können Sie sie an der Geometrie des Berechnungsmodells fangen. Wenn ein Knoten so platziert ist, dass er nicht eingebettet werden kann, wird ein Versatz von der Basislinie der Elemente beibehalten.

Berechnungsmodellelemente für Oberflächen (Geschossdecken und Platten)

Berechnungsmodellelemente für Oberflächen können mithilfe ihrer Knoten und Kanten in der Ebene des Berechnungsmodells direkt bearbeitet werden.

Knoten

Klicken Sie auf einen Knoten, um seine 2D-Steuerelemente einzublenden. Ziehen Sie den Knoten wie gewünscht.

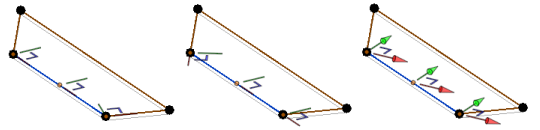

Kanten

1. Platzieren Sie den Cursor über einer Kante, und drücken Sie die Tabulatortaste.
2. Klicken Sie auf die Kante, um ihre 2D-Steuerelemente einzublenden.

3. Ziehen Sie ein 2D-Steuerelement für die Kante, um die Form des Modells anzupassen.

Drücken Sie die Leertaste, um die Steuerelemente zwischen lokalem und globalem Koordinatensystem umzustellen.

Anmerkung: Für Knoten stehen die folgenden drei Koordinatensysteme zur Verfügung: lokal in Bezug auf die an den Knoten anschließende Kante, lokal in Bezug auf die andere an den Knoten anschließende Kante sowie global.

Sie können die Form des Modells auch mithilfe des Werkzeugs Verschieben anpassen oder hierfür eine Kante als Formgriff verwenden.

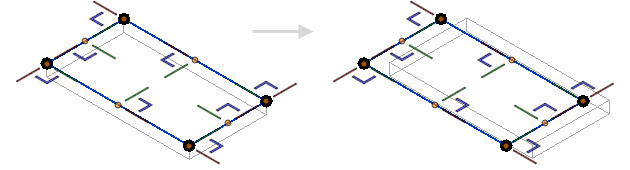

Verschieben des Berechnungsmodells

Zum Verschieben des Berechnungsmodells wählen Sie das gesamte Modell aus, und ziehen Sie es an die gewünschte Position. Sie können auch das Werkzeug Verschieben verwenden.

Beim Verschieben und Anpassen analytischer Knoten und Kanten können Sie diese an der Geometrie des Berechnungsmodells, an Knoten, Rasterlinien und Referenzebenen fangen.

Anmerkung: Wenn ein Modell manuell angepasst wird, wird für die Parameter seiner analytischen Achse der Wert Manuell angepasst angegeben.

Um den Bearbeitungsmodus für das Berechnungsmodell zu beenden, ohne die Änderungen zu speichern, klicken Sie auf Registerkarte Berechnung Gruppe Berechnungsmodell bearbeiten Abbrechen.

Um den Bearbeitungsmodus für das Berechnungsmodell zu beenden und die Änderungen zu speichern, klicken Sie auf Registerkarte Berechnung Gruppe Berechnungsmodell bearbeiten Fertig stellen.

Zurücksetzen des Berechnungsmodells

Klicken Sie auf Registerkarte Berechnung Gruppe Werkzeuge für Berechnungsmodell Berechnungsmodell zurücksetzen, um das Berechnungsmodell für das ausgewählte Tragwerkselement wieder an seine ursprüngliche Position (relativ zum dazugehörigen physikalischen Modell) zu verschieben bzw. seine ursprüngliche Form wiederherzustellen.

Deaktivieren des Berechnungsmodells

Klicken Sie auf Registerkarte Berechnung Gruppe Werkzeuge für Berechnungsmodell Berechnungsmodell deaktivieren, um das ausgewählte Berechnungsmodell auszublenden.

Um das Berechnungsmodell wieder anzuzeigen, wählen Sie das physikalische Modell aus. Wählen Sie auf der Eigenschaftenpalette im Abschnitt Tragwerk die Option Berechnungsmodell aktivieren.
