Festlegen der Grenzen eines Trägersystems

Um die Begrenzung eines tragenden Trägersystems zu definieren, können Sie entweder die tragenden Bauteile am Rand des vorgesehenen Trägersystems auswählen oder die entsprechenden Linien mithilfe der Zeichenwerkzeuge skizzieren. Dabei sollten Sie nach Möglichkeit das Werkzeug Tragende Bauteile wählen verwenden. Beim Auswählen der tragenden Bauteile wird das Trägersystem automatisch fest mit diesen Elementen verknüpft. Wenn Sie die tragenden Bauteile verschieben, werden diese Änderungen automatisch für das Trägersystem übernommen.

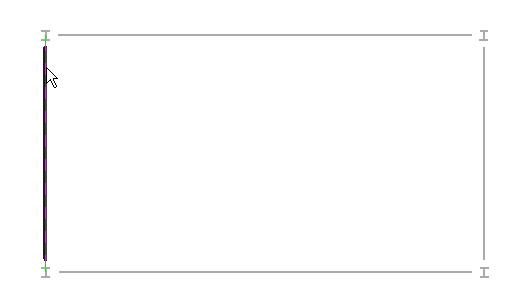

Erstellen eines Trägersystems durch Auswählen der tragenden Bauteile

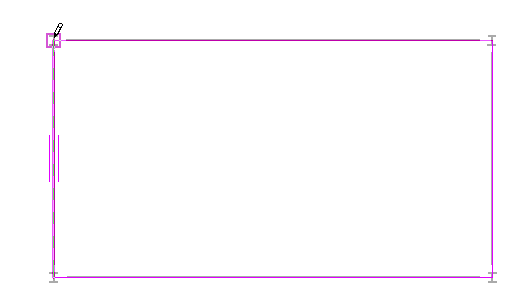

Erstellen eines Trägersystems durch Skizzieren von Linien

Sie können die Begrenzung des Trägersystems in Draufsichten oder in 3D-Ansichten definieren. In 3D-Ansichten sollten Sie die Arbeitsebene bestimmen, bevor Sie die tragenden Bauteile auswählen. Weitere Informationen finden Sie unter Festlegen der Arbeitsebene.

Tipp: Es ist zwar möglich, Trägersysteme in 3D-Ansichten zu skizzieren; es empfiehlt sich jedoch, das Trägersystem in einer Draufsicht zu skizzieren, um größere Genauigkeit zu erzielen und zu gewährleisten, dass die Linien auf einer parallelen Ebene liegen.

Nachdem Sie die Begrenzung des Trägersystems definiert haben, werden die Träger in der Anordnung, die in den Eigenschaften für das Trägersystem festgelegt wurde, innerhalb der Begrenzung platziert. Weitere Informationen finden Sie unter Ändern der Eigenschaften von Trägersystemen.
