In Draufsichten oder 3D-Ansichten können Sie Träger und tragende Wände auswählen, um die Begrenzung eines Trägersystems festzulegen.
- Klicken Sie auf Registerkarte Ingenieurbau
Gruppe Ingenieurbau Trägersystem. - Klicken Sie auf Registerkarte Ändern | Platzieren Trägersystem Gruppe Trägersystem Trägersystem skizzieren.
- Klicken Sie auf Gruppe Zeichnen Tragende Bauteile wählen. Tipp: Die Ausrichtung der Träger wird durch das erste tragende Bauteil bestimmt, das Sie auswählen. Die Träger des Trägersystems sind parallel zu diesem Träger. Sie können dies jederzeit ändern. Weitere Informationen erhalten Sie unter Ändern eines Trägersystems.
- Wählen Sie das erste tragende Bauteil.
Über dem ausgewählten tragenden Bauteil wird eine Skizzierlinie mit zwei Ziehpunkten angezeigt. Zu beiden Seiten der Linie werden zwei kürzere parallele Linien angezeigt, die die Ausrichtung des Trägers angeben.

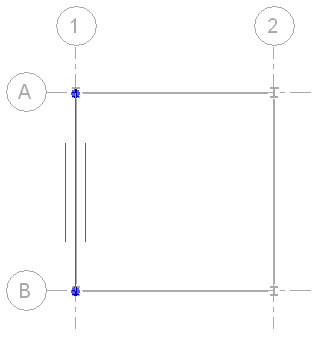

Trägersystem, erstes tragendes Bauteil ausgewählt
- Wählen Sie die übrigen Linien, die die Begrenzung des Trägersystems bilden sollen. Anmerkung: Die Linien müssen eine geschlossene Schleife ergeben. Verwenden Sie nach Bedarf die Bearbeitungswerkzeuge (Stutzen, Erweitern usw.) in der Optionsleiste, um eine geschlossene Schleife aus Skizzenlinien zu erstellen. Weitere Informationen finden Sie unter Bearbeiten von Elementen.

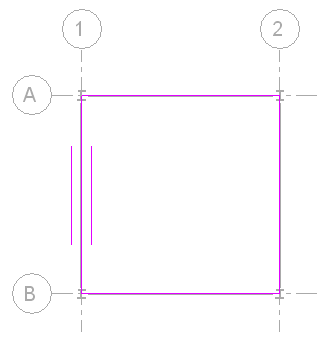

Trägersystem, gesamte Begrenzung ausgewählt
Nachdem Sie die Begrenzung für das Trägersystem festgelegt haben, haben Sie folgende Möglichkeiten:
- Ändern Sie bei Bedarf die Ausrichtung der Träger. Weitere Informationen finden Sie unter Angeben der Trägerausrichtung in einem Trägersystem.
- Ändern der Eigenschaften des Trägersystems. Weitere Informationen erhalten Sie unter Ändern der Eigenschaften von Trägersystemen.
- Zeichnen einer Öffnung im Trägersystem mithilfe des Werkzeugs Tragende Bauteile wählen oder des Linienwerkzeugs . Weitere Informationen finden Sie unter Schneiden einer Öffnung in ein Trägersystem .
- Klicken Sie auf Registerkarte Ändern | Begrenzung für Trägersystem erstellen Gruppe Modus Bearbeitungsmodus beenden.

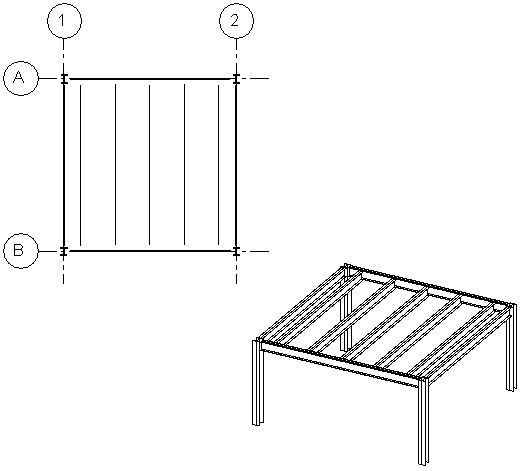

Grundriss- und 3D-Ansicht des fertigen Trägersystems
