Mithilfe der 3D-Objektfangfunktion können Sie Punkte präzise an Scheitelpunkten eines Modells platzieren. So können Sie z. B. mithilfe dieser Funktion eine Oberfläche an einem Körper platzieren und später im Projekt als Geschossdecke oder Dach verwenden. Um den 3D-Objektfang zu aktivieren, wählen Sie in der Optionsleiste 3D-Objektfang.
Beim Skizzieren mit 3D-Objektfang werden Kurven mit steuernden Punkten platziert. Diese Punkte ermöglichen die Bearbeitung von Kurven entlang der x-, y- und z-Achse des Koordinatensystems.
So erstellen Sie mithilfe des 3D-Objektfangs eine Oberfläche
- Erstellen Sie zwei Formen. Weitere Informationen erhalten Sie unter Formen.
- Klicken Sie auf Registerkarte Erstellen
Gruppe Zeichnen
Linie. - Klicken Sie in der Optionsleiste auf 3D-Fang.
- Aktivieren Sie gegebenenfalls in der Optionsleiste die Option Kette und eine benannte Referenz aus der Liste Platzierungsebene.

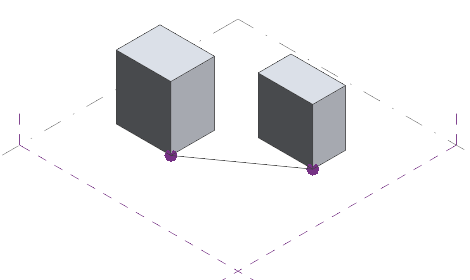

- Zeichnen Sie eine Linie zwischen den beiden Scheitelpunkten. Anmerkung: Die Linien springen zu den Scheitelpunkten.

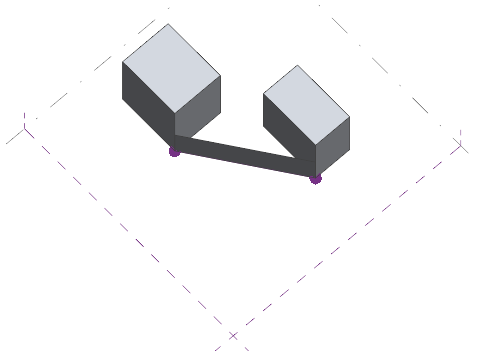

- Wählen Sie die Linie aus, und klicken Sie auf Registerkarte Ändern | Linien Gruppe Form
(Form erstellen).
