Punktkoordinaten

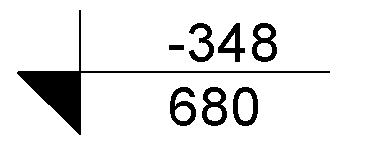

Mit Punktkoordinaten können Sie die Nord/Süd- und die Ost/West-Koordinaten von Punkten in Projekten angeben.

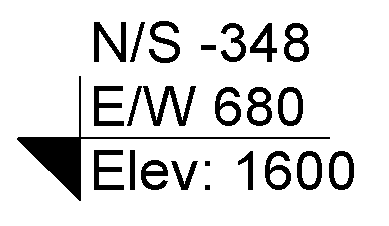

Zusätzlich zu den Koordinaten können Sie auch die Höhe eines ausgewählten Punkts und Anzeigetext anzeigen.

Die Koordinaten werden in Bezug auf das gemeinsam genutzte Koordinatensystem angegeben.

Punktkoordinaten können an Geschossdecken, Wänden, Geländen und Begrenzungslinien platziert werden. Sie können Punktkoordinaten auch auf nicht horizontalen Flächen und nicht ebenen Kanten platzieren. Wenn Sie die Höhe des ausgewählten Punkts zusätzlich zu den Punktkoordinaten anzeigen, können Sie die Punktkoordinate an derselben Position platzieren wie die Höhenkote.

So platzieren Sie Punktkoordinaten

1. Klicken Sie auf Registerkarte Beschriften Gruppe Bemaßung (Punktkoordinate).
2. Wählen Sie in der Typenwahl den zu platzierenden Punktkoordinatentyp aus.
3. Aktivieren oder deaktivieren Sie in der Optionsleiste das Kontrollkästchen Führung. Wenn die Führung aktiviert ist, wählen Sie optional Geknickt, um der Höhenkoten-Führung eine Biegung hinzuzufügen.
4. Wenn zusätzlich zu den Punktkoordinaten die Höhe angezeigt werden soll:
   1. Klicken Sie in der Eigenschaftenpalette auf (Typ bearbeiten).
   2. Wählen Sie unter Text die Option Höhe einbeziehen.
5. Wählen Sie eine Kante eines Elements oder einen Punkt auf einem Gelände.

   Wenn Sie mit dem Mauszeiger auf ein Element zeigen, auf dem Sie die Punktkoordinate platzieren können, wird der Wert im Zeichenbereich angezeigt.

6. Die Punktkoordinate kann wie folgt platziert werden:
   • Ohne Führung: Klicken Sie, um sie zu platzieren.
   • Mit Führung: Bewegen Sie die Maus weg vom Element, und klicken Sie, um die Punktkoordinate zu platzieren.
   • Mit Führung und Winkel: Bewegen Sie die Maus weg vom Element. Klicken Sie einmal, um den Führungswinkel zu platzieren. Ziehen Sie den Mauszeiger an die gewünschte Stelle, und klicken Sie, um die Punktkoordinate zu platzieren.
7. Um den Vorgang abzuschließen, drücken Sie ESC zweimal.

Wenn Sie eine Punktkoordinate nach dem Platzieren auswählen, können Sie diese mithilfe der Steuerelemente zum Ziehen verschieben. Wenn Sie ein referenziertes Element löschen oder die entsprechende Sichtbarkeit ausschalten, wird die Punktkoordinate entfernt.

Wenn Sie die Darstellung der Höhenkote ändern möchten, wählen Sie sie aus und ändern Sie ihre Eigenschaften.
