Unterbrechen von Schnittlinien

Das Unterbrechen von Schnittlinien ist nützlich, wenn Sie eine Schnittansicht erstellen möchten, die Schnittlinie jedoch nicht in der Zeichnung erscheinen soll. Das Unterbrechen einer Schnittlinie hat keine Auswirkung auf die Darstellung der Schnittansicht.

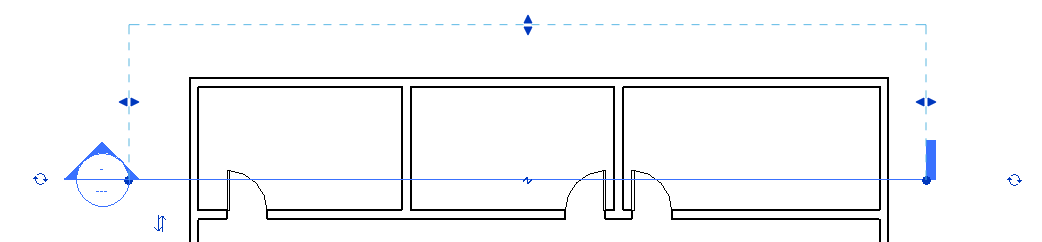

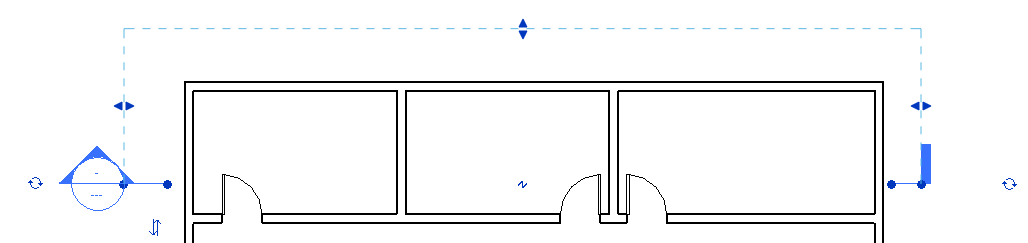

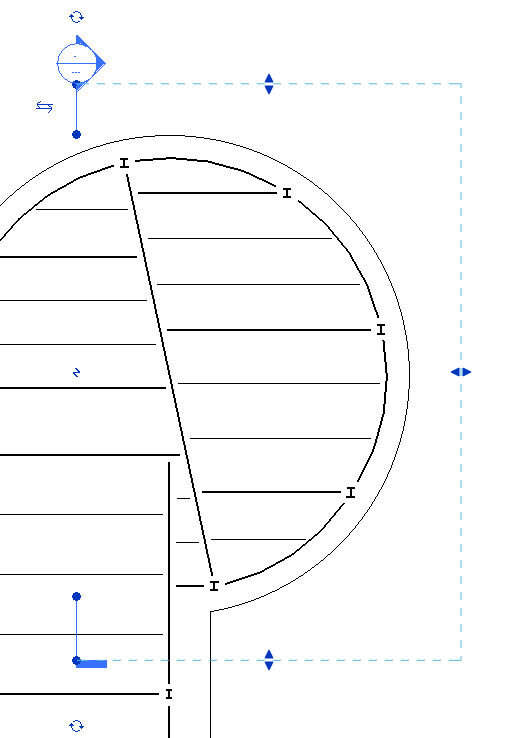

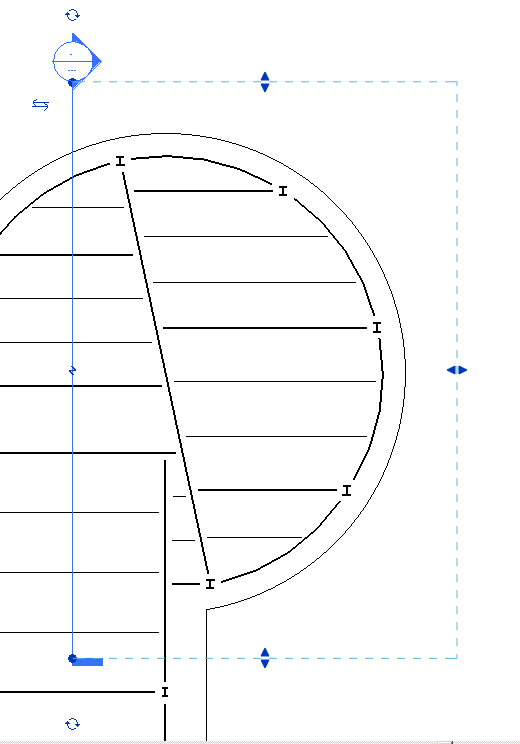

Sie können Schnittlinien unterbrechen, indem Sie auf das Bruchliniensteuerelement () klicken und die Länge der Schnittliniensegmente ändern. Die Schnittlinienbruch liegt in der Mitte der Schnittlinie. Die folgenden Abbildungen zeigen denselben Schnitt, ganz und unterbrochen.

Beispiel

Beispiel

Um die Schnittlinie wieder zusammenzufügen, klicken Sie erneut auf das Bruchliniensteuerelement.

Anmerkung: Ein Schnittlinienbruch ist ansichtsspezifisch. Er wirkt sich auf die Anzeige des Schnitts nur in der Ansicht aus, in der der Bruch erfolgte.
