Schnittansichten schneiden das Modell. Sie können in Draufsichten, Schnittansichten, Ansichten und Detailansichten gezeichnet werden. Schnittansichten werden in überschneidenden Ansichten als Schnittdarstellungen angezeigt.
Sie können Gebäude-, Wand- und Detailschnittansichten erstellen. Jeder Typ sieht bei der grafischen Darstellung anders aus und wird an einer anderen Stelle des Projektbrowsers angezeigt. Gebäude- und Wandschnittansichten werden im Schnitte- (Gebäudeschnitt-)Zweig und Schnitte- (Wandschnitt-)Zweig des Projektbrowsers angezeigt. Detailschnitte werden im Zweig Detailansichten angezeigt.
Sie können Schnittansichten an der hinteren Schnittebene beschneiden. Weitere Informationen finden Sie unter Hintere Schnittebene.

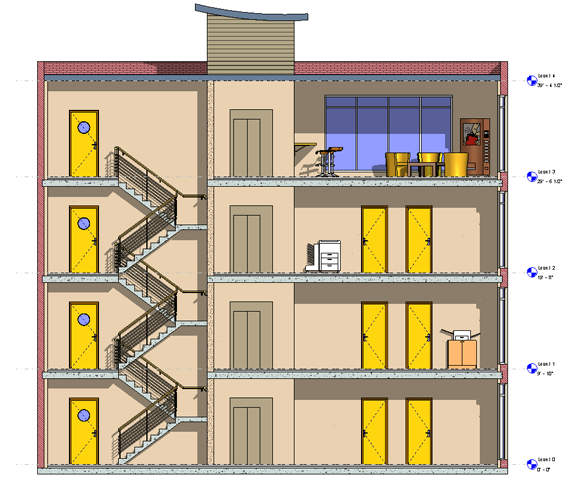

Beispiel
Schnittansichten im Familieneditor
- Sie können eine Schnittansicht im Familieneditor erstellen.
- Schnittansichten sind nicht verfügbar für Projektfamilien.
- Wenn das Schnittsymbol ohne Beschriftung angezeigt wird, müssen Sie den Schnittanfang laden. Weitere Informationen erhalten Sie unter Ändern des Schnittanfangs.
