Ausrichten in 3D

Mit dem Werkzeug Ausrichten können Sie in der 3D-Ansicht ein oder mehrere Elemente an einem ausgewählten Element ausrichten. Weitere Informationen erhalten Sie unter Ausrichten von Elementen.

Wählen Sie das Werkzeug Ausrichten aus, klicken Sie auf das Element (Scheitelpunkt, Kante, Fläche, Oberfläche, Punkt, Linie, Bogen, Referenzebene oder Ebene), das als Ziel verwendet werden soll, und klicken Sie erneut, um das Element auszuwählen, das am Ziel ausgerichtet werden soll.

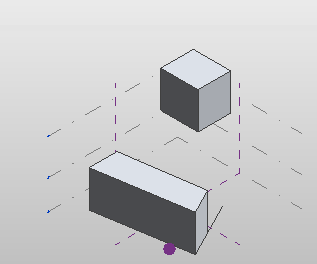

Vorher: 3D-Ansicht mit nicht ausgerichteten Elementen

Schritt 1: Klicken Sie auf die Elementfläche, an der Elemente ausgerichtet werden sollen, um sie auszuwählen.

Schritt 2: Klicken Sie auf die auszurichtende Elementfläche, um sie auszuwählen.

Nachher: Die Elemente sind ausgerichtet.
