In der Umgebung für Konzeptentwürfe werden Rotationskörper aus einer Linie und einer 2D-Form erstellt, die auf dieselbe Arbeitsebene gezeichnet werden. Die Linie definiert die Achse, um die die Form gedreht wird, um eine 3D-Form zu erstellen.
Anmerkung: Informationen zum Erstellen einer Bauteilfamilie mithilfe einer nicht für Körpermodelle oder adaptive Bauteile vorgesehenen Vorlage finden Sie unter Erstellen einer Rotation.
Anmerkung: Wenn Sie in Schritt 2 Linien verwenden, die keine geschlossene Schleife bilden, können Sie eine Rotationsoberfläche erstellen.

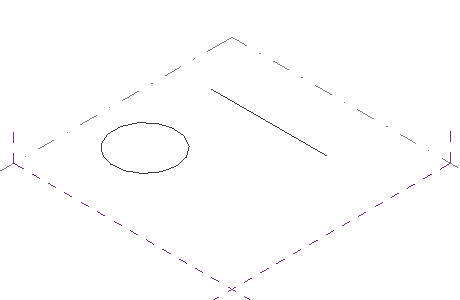

- Zeichnen Sie eine Linie auf eine Arbeitsebene.
- Zeichnen Sie ein geschlossenes Profil auf dieselbe Arbeitsebene neben die Linie.

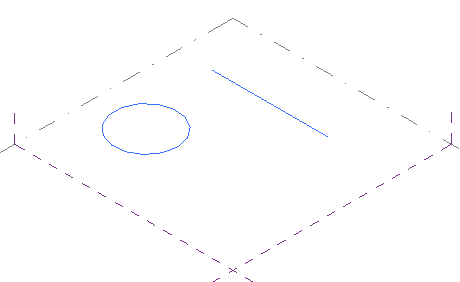

- Wählen Sie die Linie und das geschlossene Profil aus.
- Klicken Sie auf Registerkarte Ändern | Linien
Gruppe Form

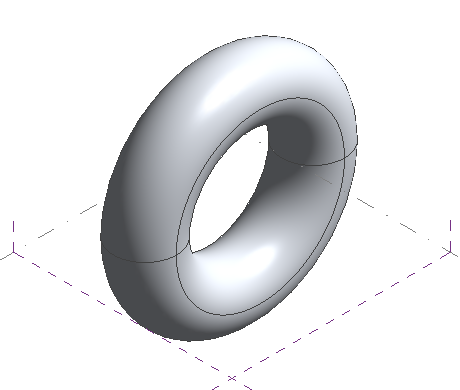

Form erstellen. Weitere Informationen erhalten Sie unter Aufrufen des Werkzeugs Form erstellen.
So öffnen Sie einen Rotationskörper
- Wählen Sie die Außenkante des Rotationsprofils. Tipp: Im Röntgen-Modus können Sie die Kante leichter erkennen.

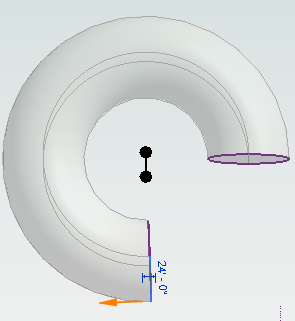

- Ziehen Sie das orangefarbene Steuerelement an eine neue Position.
