Bei der Bearbeitung mehrschaliger Wände verwenden Sie die Werkzeuge Profilierte Wände und Fugen, um die Platzierung und Darstellung von profilierten Wänden und Fugen auf allen Wänden dieses Typs zu steuern.
So fügen Sie dem Wandtyp eine profilierte Wand hinzu
- Klicken Sie im Dialogfeld Baugruppe bearbeiten auf Profilierte Wände.
- Klicken Sie im Dialogfeld Profilierte Wände auf Hinzufügen.
- Klicken Sie in die Spalte Profil, und wählen Sie ein Profil aus der Dropdown-Liste aus.
- Legen Sie das Sweep-Material fest.
- Geben Sie für Abstand den Abstand von der Ober- oder Unterkante der Wand an (wählen Sie Oben oder Unten in der Spalte Von).
- Geben Sie für Seite die Innen- oder Außenwand an.
- Geben Sie bei Bedarf einen Wert für Versatz ein.
Mit einem negativen Wert wird das Sweep in Richtung des Wandkerns verschoben.
- Wählen Sie Spiegeln, um den Abstand vom oberen statt vom unteren Ende des Sweep-Profils zu messen.
- Wählen Sie einen Wert für den Rücksprung, aus, um den Sweep-Rücksprungabstand beispielsweise bei Fenstern und Türen festzulegen.
- Wählen Sie Schneidet Wand, wenn das Sweep Geometrie aus der Grundelementwand ausschneiden soll.
Wenn ein Sweep einen Versatz aufweist und von der Wand umschlossen wird, schneidet es die Geometrie aus der Wand aus. Bei komplexen Modellen mit vielen Sweeps können Sie durch Deaktivierung dieser Option die Leistung erhöhen.

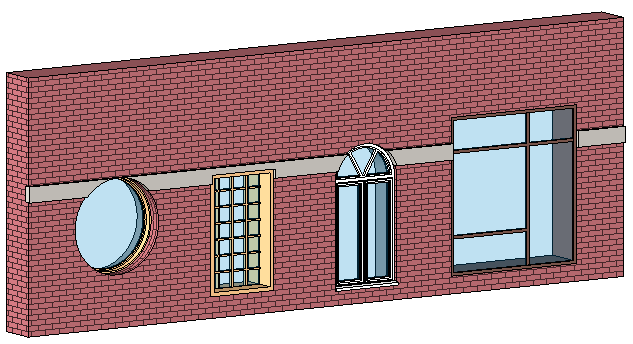

- Wählen Sie Kann geschnitten werden, wenn Sie möchten, dass die profilierte Wand wie gezeigt von eingefügten Elementen geschnitten wird.
- Klicken Sie auf OK.
So fügen Sie dem Wandtyp eine Wandfuge hinzu
- Klicken Sie im Dialogfeld Baugruppe bearbeiten auf Fugen.
- Klicken Sie im Dialogfeld Fugen auf Hinzufügen.
- Wählen Sie ein Profil aus der Liste. Anmerkung: Für Fugen ist keine Materialauswahl erforderlich, da sie dem Material entsprechen, das sie schneiden.
- Geben Sie für Abstand den Abstand von der Ober- oder Unterkante der Wand an (wählen Sie Oben oder Unten in der Spalte Von).
- Geben Sie für Seite die Innen- oder Außenwand an.
- Geben Sie bei Bedarf einen Wert für Versatz ein.
Mit einem negativen Wert wird die Fuge in Richtung des Wandkerns verschoben.
- Wählen Sie Spiegeln, um den Abstand vom oberen statt vom unteren Ende des Fugenprofils zu messen.
- Wählen Sie einen Wert für den Rücksprung aus, um den Fugen-Rücksprungabstand beispielsweise bei Fenstern und Türen festzulegen.
- Klicken Sie auf OK.
